Connexió amb la interfície

Aquest apartat explica com identificar la interfície de la màquina i com connectar la màquina en funció de l'entorn de xarxa.

Cal fer servir un cable d'interfície amb nucli de ferrita per evitar les interferències de radiofreqüència.

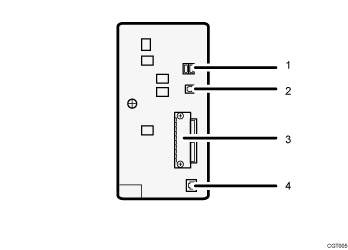

il·lustració de connexió amb les interfícies (il·lustració de referència enumerada)

Interfície host USB
Port per connectar el dispositiu d'interfície USB
Utilitzeu aquesta interfície per connectar la màquina a un dispositiu d'autenticació de targeta, lector de targetes de memòria o Bluetooth.
Port USB 2.0 [Tipus B]
Port per connectar el cable d'interfície USB 2.0 [Tipus B].
Ranura A
Instal·leu una targeta d'interfície opcional en aquesta ranura.
La ranura admet una de les targetes d'interfície següents:
- Targeta d'interfície IEEE1284: Necessària si voleu connectar un cable IEEE 1284 a aquesta màquina. Quan es trobi instal·lada a la Ranura A, aquesta targeta us permetrà connectar la màquina a un ordinador mitjançant un cable IEEE 1284.
- Unitat d'interfície LAN sense fil: Necessària si voleu connectar aquesta màquina a una LAN sense fil. Un cop instal·lada a la ranura A, aquesta unitat us permet connectar la màquina a una LAN sense fil IEEE 802.11 a o IEEE 802.11 b/g.
- Placa Gigabit Ethernet: és necessària si voleu connectar la màquina a una xarxa mitjançant un cable 1000BASE-T, 100BASE-TX, o 10BASE-T.
Port 10BASE-T/100BASE-TX
Port per a connexió del cable 10BASE-T i 100BASE-TX

La ranura A només pot tenir un mòdul: en aquesta ranura només podeu instal·lar una targeta d'interfície IEEE 1284 o una unitat d'interfície LAN sense fil alhora.
El port Ethernet Gigabit i l'Ethernet no poden utilitzar-se al mateix temps. Si s'ha instal·lat la targeta Ethernet Gigabit opcional, connecteu el cable Ethernet al port, a la targeta Ethernet Gigabit. Si es connecten els cables a ambdós ports a la vegada la comunicació amb la màquina fallarà.
La unitat d'interfície Bluetooth i la targeta LAN sense fil no es poden utilitzar alhora.
