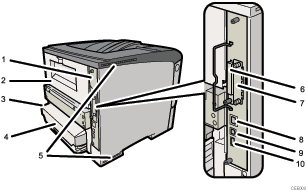

Exterior: Vista posterior

Placa del controlador

Deslícela hacia fuera para instalar opciones como el módulo SDRAM o el disco duro de la impresora. Enchufe cables tales como el cable USB y el cable Ethernet en sus conectores.

Tapa trasera

Quítela para cambiar la unidad de fusión.

Conector de alimentación

Conecte aquí el cable de alimentación de la impresora. Introduzca el otro extremo del cable en un enchufe de pared cercano.

Tapa de la bandeja de papel

Evita la acumulación de polvo en el papel de la bandeja.

Ventilación de entrada

Evita el recalentamiento de los componentes internos de la impresora al dejar entrar aire fresco.

No bloquee ni obstruya las áreas del ventilador. Si lo hace, podrían producirse averías provocadas por la acumulación de calor dentro de la impresora.

Ranuras para tarjetas SD

Retire la tapa e instale aquí las tarjetas SD.

Ranura para placa de interface opcional

Inserte una unidad de interface LAN inalámbrica opcional, una tarjeta Gigabit Ethernet o una tarjeta de interface 1284 en esta ranura.

Puerto Ethernet

Utilice un cable de interface de red para conectar la impresora a la red.

Puerto USB B

Utilice un cable USB para conectar la impresora a un ordenador.

Puerto USB A

Utilice un cable USB para conectar dispositivos USB opcionales como el lector de tarjetas de autenticación.
