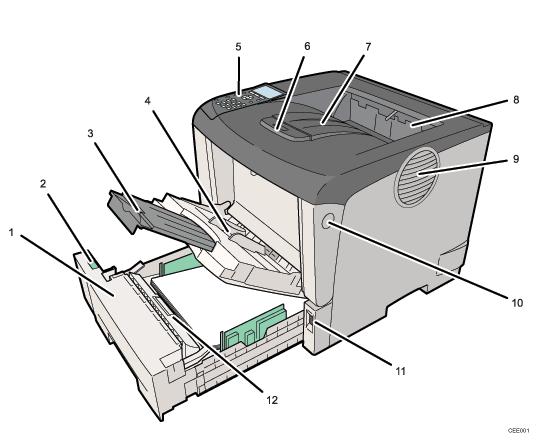

Exterior: Vista frontal

Bandeja de alimentación de papel estándar (Bandeja 1)

Pueden cargarse hasta 500 hojas de papel normal.

Selector de tamaño de papel

Ajuste la ruedecita para que coincida con el tamaño y la dirección de alimentación del papel cargado en la bandeja de papel.

Extensión de la bandeja bypass

Extráigala cuando cargue una hoja superior a B5 en la bandeja bypass.

Bandeja bypass

Pueden cargarse hasta 100 hojas de papel normal.

Consulte Papel admitido en cada bandeja y Cómo cargar el papel.

Panel de mandos

Contiene las teclas para el funcionamiento de la impresora y una pantalla que muestra su estado.

Extensión de la bandeja

Extráigala si el papel que está cargando tiene una longitud mayor que B5.

Bandeja estándar

Las impresiones salen por aquí con la cara impresa hacia abajo.

Cubierta de salida del papel

Abra esta tapa para retirar el papel atascado.

Respiraderos

Para prevenir un sobrecalentamiento, el calor de los componentes internos se disipa a través de estos respiraderos. Pueden producirse fallos y funcionamientos anómalos si se bloquean u obstruyen estos respiraderos.

Botón de apertura de la tapa delantera

Utilice este botón para abrir la tapa delantera.

Interruptor de alimentación

Utilice este interruptor para encender y apagar la impresora.

Almohadilla de fricción

Esto garantiza que sólo se introduzcan las hojas de papel de una en una. Si se introducen varias hojas, limpie cuidadosamente la almohadilla de fricción. Si aparece el mensaje "Sustituir:Kit mant.", sustituya el cojinete de fricción por el nuevo.
