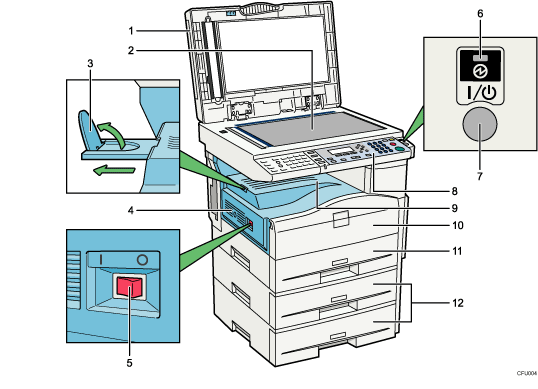

Przewodnik po elementach składowych

ADF

Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo. Patrz “Elementy zewnętrzne”.

Podajnik ten obsługuje również dwustronne oryginały.

Szyba ekspozycyjna

Połóż oryginały stroną do kopiowania skierowaną do dołu.

Prowadnica na tacy wewnętrznej

Otwórz i unieś ogranicznik końcowy, aby podtrzymać papier o dużym formacie.

Otwory wentylacyjne

Zapobiegają przegrzaniu.

Główny przełącznik zasilania

Jeśli urządzenie nie działa po włączeniu przełącznika operacyjnego, sprawdź, czy główny wyłącznik zasilania jest włączony. Jeżeli jest wyłączony, włącz go. Patrz „Włączanie/wyłączanie zasilania”.

Wskaźnik zasilania głównego

Zaświeca się, gdy główny przełącznik zasilania jest włączony, i gaśnie, gdy przełącznik jest wyłączony.

Przełącznik operacyjny

Naciśnij, aby włączyć zasilanie (wskaźnik przełącznika operacyjnego zaświeci się). Aby wyłączyć zasilanie, naciśnij przełącznik ponownie (wskaźnik przełącznika operacyjnego zgaśnie). Patrz „Włączanie/wyłączanie zasilania”.

Panel operacyjny

Patrz „Panel operacyjny”.

Taca wewnętrzna

Tutaj wyprowadzane są kopie, wydruki lub wiadomości faksowe.

Pokrywa przednia

Otwórz, aby uzyskać dostęp do wnętrza urządzenia.

Kaseta na papier

Tutaj załaduj papier.

Zespół kasety na papier (Kaseta 2 i Kaseta 3)

Patrz “Elementy zewnętrzne”.

Prawa pokrywa

Otwórz tą pokrywę, aby usunąć zablokowany papier z kasety na papier.

Taca ręczna

Można jej używać to kopiowania lub drukowania folii OHP, etykiet samoprzylepnych, papieru półprzezroczystego, kopert i papieru o wymiarach niestandardowych.

Prawe dolne pokrywy

Otwórz te pokrywy, aby usunąć zablokowany papier z zespołu kasety na papier. (Kaseta 2 i Kaseta 3).
