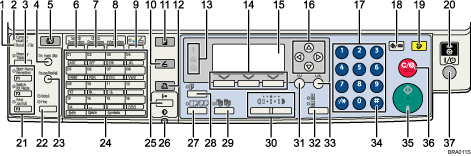

Panel operacyjny

Wskaźnik otrzymania pliku (tryb faksu)

Jest podświetlony, kiedy pamięć faksu pobiera plik. Miga podczas odbierania plików z Blokadą pamięci. Patrz Poradnik faksowania.

Wskaźnik połączenia (tryb faksu)

Świeci się podczas przesyłania lub odbioru danych.

Przycisk [Nadawanie z pamięci] (tryb faksu)

Naciśnij, aby wykonać nadawanie z pamięci. Patrz Poradnik faksowania.

Przycisk [Praca głośno-mówiąca] (tryb faksu)

Naciśnij przycisk, aby usłyszeć dźwięk wybierania numeru i danych na linii tak, jakby słuchawka była zdjęta z widełek. Aby uzyskać szczegółowe informacje, patrz Poradnik faksowania.

Przycisk [Faks]

Naciśnij, aby aktywować funkcję faksowania. Patrz Poradnik faksowania.

Przycisk [Wyszukaj odbiorcę] (tryb skanera i faksu)

Naciśnij, aby wyszukać odbiorcę zarejestrowanego na liście odbiorców.

Przycisk [Sprawdź Odbiorcę] (tryb skanera i faksu)

Naciśnij, aby sprawdzić określonego odbiorcę.

Przycisk [Informacje o zadaniu] (tryb skanera i faksu)

Naciśnij, aby otrzymać informacje o statusie przesyłanych danych.

Przycisk [Skan kolorowy]

Naciśnij, aby zeskanować pełnokolorowe oryginały.

Przycisk [Skaner]

Naciśnij, aby aktywować funkcję skanera. Patrz Poradnik skanowania.

Przycisk [Kopiarka]

Naciśnij, aby aktywować funkcję kopiowania. Patrz Poradnik kopiowania.

Przycisk [Drukarka]

Naciśnij, aby aktywować funkcję drukowania. Patrz Poradnik drukowania.

Wskaźniki

Wyświetla błędy i status urządzenia.

: Wskaźnik błędu. Patrz Podręcznik ustawień sieciowych i systemowych lub Rozwiązywanie problemów.

: Wskaźnik Załaduj papier.

: Wskaźnik Dodaj toner.

Przyciski wyboru

Odpowiadają elementom wyświetlanym na ekranie. Naciśnij, aby wybrać odpowiedni element.

Wyświetlacz panela

Wyświetla statusy i komunikaty operacyjne. Patrz „Wyświetlacz”.

Przyciski przewijania

Naciśnij, aby wybrać element.

[]: przewija w górę

[]: przewija w dół

[]: przewija w prawo

[]: przewija w lewo

Przyciski numeryczne

Naciśnij, aby wprowadzić wartości numeryczne.

Przycisk [Narzędzia użytkownika/Licznik]

• Narzędzia użytkownika

  Naciśnij, aby zmienić parametry domyślne lub operacyjne zgodnie z potrzebami. Patrz Podręcznik ustawień sieciowych i systemowych.

• Licznik

  Naciśnij, aby sprawdzić lub wydrukować wartość licznika. Patrz "Licznik".

Przycisk [Kasowanie ustawień]

Naciśnij, aby skasować aktualne ustawienia.

Wskaźnik zasilania głównego

Wskaźnik zasilania głównego zapala się po włączeniu głównego przełącznika zasilania.

Przyciski Funkcje użytkownika (tryb faksu)

Przyciski służą do rejestrowania często używanych funkcji za pomocą opcji [Ustaw przycisk funkcji użytkownika]. Patrz Poradnik faksowania.

Domyślnie zarejestrowane są następujące funkcje:

Przycisk [F1] : Rozpoczęcie odbierania ręcznego

Przycisk [F2] : Przełączanie trybu odbioru

Przycisk [F3] : Drukowanie dziennika

Przycisk [Rozdzielczość] (tryb faksu)

Naciśnij, aby określić rozdzielczość faksu. Patrz Poradnik faksowania.

Przycisk [Pauza/ponowne wybieranie] (tryb faksu)

• Pauza

  Naciśnij, aby wstawić pauzę w sekwencji wybierania numeru faksu. Pauzy nie można wstawić na początku sekwencji. Pauza oznaczana jest jako “-”.

• Ponowne wybieranie

  Naciśnij, aby wybrać ostatnio wybierany numer. Aby uzyskać szczegółowe informacje, patrz Poradnik faksowania.

Przyciski szybkiego wybierania

Naciśnij, aby wprowadzić litery i symbole. Patrz “Wprowadzanie tekstu”.

Naciśnij, aby za jednym naciśnięciem przycisku wybrać zarejestrowanego odbiorcę.

Przycisk [Online] (tryb drukarki)

Naciśnij, aby przełączyć pomiędzy trybem online i offline.

Wskaźnik Odbiór danych (tryb drukarki)

Miga, kiedy urządzenie otrzymuje zadania drukowania lub dokumenty LAN-Fax z komputera. Patrz Poradnik faksowania i Poradnik drukowania.

Przycisk [Łączenie/Serie] (tryb kopiarki)

• Łączenie

  Służy do łączenia i drukowania stron oryginału o wielu arkuszach na pojedynczej stronie. Szczegóły, patrz Poradnik kopiowania.

• Seria

  Służy do drukowania każdej strony dokumentu posiadającego dwie sąsiadujące ze sobą strony na pojedynczej stronie.

Przycisk [Dupleks] (tryb kopiarki)

Wykonuje drukowanie w trybie dupleks podczas kopiowania oryginału o wielu arkuszach. Szczegóły, patrz Poradnik kopiowania.

Przycisk [Sortowanie] (tryb kopiarki)

Naciśnij, aby automatycznie posortować wydrukowane kopie. Patrz Poradnik kopiowania.

Przycisk [Jaśniej] , Przycisk [Ciemniej] (tryb kopiarki, skanera i faksu)

Naciśnij, aby dostosować nasycenie skanowania w funkcjach kopiarki, skanera i faksu.

Przycisk [Escape]

Naciśnij, aby anulować operację lub powrócić do poprzedniego ekranu.

Przycisk [Oryginał] (tryb kopiarki, skanera i faksu)

Naciśnij, aby wybrać najodpowiedniejszą metodę skanowania oryginału. Patrz Poradnik kopiowania oraz Poradnik faksowania.

Przycisk [OK]

Naciśnij, aby ustawić wybrany element lub wprowadzoną wartość numeryczną.

[] (Przycisk Enter)

Naciśnij, aby ustawić wybrany element lub wprowadzoną wartość numeryczną.

Przycisk [Start]

Naciśnij aby rozpocząć kopiowanie, drukowanie, skanowanie lub wysyłanie.

Przycisk [Zeruj/Zatrzymaj]

• Czysty

  Zeruje wprowadzoną wartość numeryczną.

• Zatrzymaj

  Zatrzymuje bieżące zadanie, takie jak kopiowanie, skanowanie, faksowanie lub drukowanie.

Przełącznik operacyjny

Naciśnij, aby wyłączyć zasilanie (wskaźnik przełącznika operacyjnego zapali się). Aby wyłączyć zasilanie, naciśnij przełącznik ponownie (wskaźnik przełącznika operacyjnego zgaśnie). Patrz „Włączanie/wyłączanie zasilania”.
