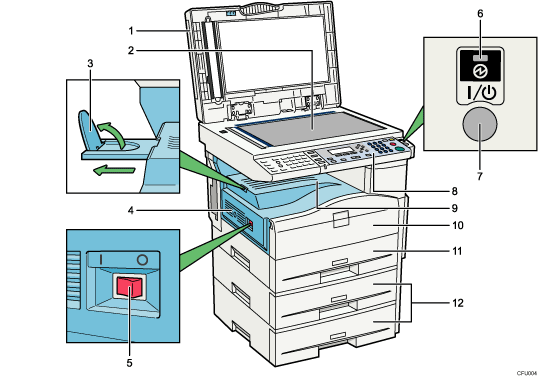

Inleiding tot de onderdelen

ADF

Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren. Zie "Externe onderdelen".

Deze documentinvoer kan worden gebruikt voor tweezijdige originelen.

Glasplaat

Plaats originelen hier met de bedrukte zijde naar beneden.

De geleider van de interne lade

Open de eindgeleider en breng deze omhoog voor het ondersteunen van groot papier.

Ventilatiegaten

De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.

Hoofdstroomschakelaar

Als het apparaat niet functioneert nadat u de aan/uit-schakelaar heeft ingeschakeld, controleer dan of de hoofdstroomschakelaar aan staat. Indien de schakelaar uitgeschakeld is, zet u deze aan. Zie "Het apparaat in-/uitschakelen".

Indicatielampje Hoofdstroom

Brandt als de hoofdstroomschakelaar wordt aangezet, en gaat uit als de schakelaar wordt uitgezet.

Aan/uit-schakelaar

Druk op deze schakelaar om het apparaat aan te zetten (het indicatielampje van de bedieningsschakelaar gaat aan). Druk nog een keer op deze schakelaar om het apparaat uit te schakelen (het indicatielampje van de aan-/uitschakelaar gaat uit). Zie "Het apparaat in-/uitschakelen".

Bedieningspaneel

Zie "Bedieningspaneel".

Interne lade

Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.

Voorklep

U kunt deze panelen openen om toegang te krijgen tot de binnenkant van het apparaat.

Papierlade

Hier plaatst u het papier in.

Papierlade (Lade 2 en Lade 3)

Zie "Externe onderdelen".

Rechterpaneel

Open deze klep om vastgelopen papier uit de papierlade te verwijderen.

Handinvoer

Gebruik deze lade bij het kopiëren op transparanten, stickervellen, doorschijnend papier, enveloppen en papier met een aangepast formaat.

Panelen rechtsonder

Open deze panelen om vastgelopen papier te verwijderen uit de papierlade (Lade 2 en Lade 3).
