Veiledning til komponenter

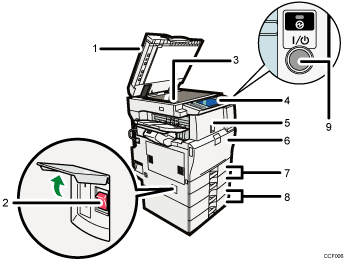

Sett forfra og fra venstre

1. ADF

   Dersom du plasserer et sett med originaler i den automatiske dokmentmateren (ADM), vil denne automatisk mate inn en og en original. Tosidige originaler kan også brukes i dokumentmateren.

2. Hovedstrømbryter

   Dersom maskinen ikke fungerer etter at betjeningsbryteren er slått på, kontroller at hovedstrømbryteren er slått på. Slå den på hvis den er slått av. Se "Slå på strømmen".

3. Glassplate

   Legg originalene med forsiden ned.

4. Kontrollpanel

   Se "Kontrollpanel".

5. Internt brett 1 / Etterbehandler (tillegg)

   Kopier, utskrifter og faksmeldinger leveres her.

   (Illustrasjonen viser etterbehandleren).

6. Frontdeksel

   Åpne for å få tilgang til maskinens innvendige deler.

7. Papirmagasin (magasin 1 2)

   Legg i papiret her.

8. Nedre papirmagasin (ekstrautstyr)

   Legg i papiret her.

9. Driftsbryter

   Trykk for å slå strømmen på (driftsindikatoren lyser). Trykk på denne bryteren en gang til for å slå strømmen av (driftsindikatoren slukker). Se "Slå på strømmen".

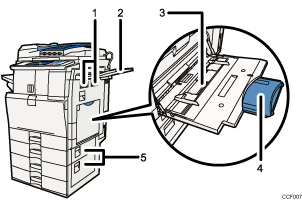

Sett forfra og fra høyre

1. Ventilasjonshull

   Unngå overoppheting.

2. Høyre brett (ekstrautstyr)

3. Multiarkmater

   Brukes til å kopiere eller skrive ut på OHP-transparenter, etikettpapir (selvklebende etiketter), konvolutter og papir av egendefinert format.

4. Forlenger

   Trekk ut denne forlengeren når du skal legge i papir som er lengre enn A4 i multiarkmateren.

5. Deksel nederst til høyre

   Åpne dette dekselet ved papirstopp.

Sett bakfra og fra venstre

1. Ventilasjonshull

   Unngå overoppheting.
