Collegamento all'interfaccia Gigabit Ethernet

Questa sezione descrive come collegare il cavo di interfaccia Ethernet alla porta Gigabit Ethernet.

Se l'interruttore di alimentazione principale è acceso, spegnerlo.
Utilizzare i seguenti cavi Ethernet.
- Se si utilizza 100BASE-TX/10BASE-T:
  Cavo UTP (Unshielded Twisted Pair) o cavo STP (Shielded Twisted Pair) di categoria 5 o superiore
- Se si utilizza 1000BASE-T:
  Cavo UTP (Unshielded Twisted Pair Cable) o cavo STP (Shielded Twisted Pair Cable) di categoria 5e o superiore

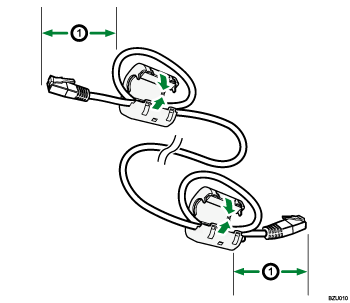

Creare un anello a 10 cm (4 pollici) dalla fine di ogni cavo Ethernet e attaccare i nuclei in ferrite inclusi come mostrato.
Accertarsi che l'interruttore di alimentazione principale della macchina sia spento.
Collegare il cavo di interfaccia Ethernet alla porta Gigabit Ethernet.
Collegare l'altra estremità del cavo di interfaccia Ethernet ad un dispositivo di connessione di rete, come un hub.
Accendere l'interruttore di alimentazione principale della macchina.
1. Indicatore (arancione)
  Quando è in funzione 100BASE-T, il LED arancione è acceso. Quando è in funzione 10BASE-TX o se la macchina non è collegata alla rete, il LED è spento.
2. Indicatore (verde)
  Quando è in funzione 10BASE-TX il LED verde è acceso. Quando è in funzione 100BASE-T o se la macchina non è collegata alla rete, il LED è spento.
3. Indicatori (arancione e verde)
  I LED sono entrambi accesi quando è in funzione la trasmissione 1000BASE-T.

Per ulteriori dettagli su come accendere l'interruttore principale, vedere Informazioni sulla macchina.
Per ulteriori dettagli sull'installazione del driver della stampante, vedere il Manuale della stampante.
