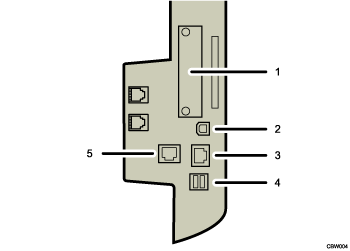

Questa sezione spiega come individuare l'interfaccia della macchina e collegare la macchina in base all'ambiente di rete.
|
Slot A
Installare in questo slot una scheda di interfaccia opzionale.
Lo slot può accogliere una delle schede di interfaccia seguenti:
Scheda di interfaccia IEEE1284: necessaria se si desidera collegare un cavo IEEE 1284 a questa macchina. Se installata sullo Slot A, questa scheda consente di collegare la macchina al computer tramite un cavo IEEE 1284.
Unità interfaccia Wireless LAN: richiesta se si desidera collegare questa macchina a una wireless LAN. Se installata nello Slot A, questa unità consente di collegare la macchina a una wireless LAN IEEE 802.11 a o IEEE 802.11 b/g.
Porta USB 2.0 [Tipo B]
Porta per il collegamento del cavo di interfaccia USB 2.0 [Tipo B]
Porta 10BASE-T/100BASE-TX
Porta per il collegamento del cavo 10BASE-T o 100BASE-TX
Interfaccia host USB
Porta per il collegamento del cavo di interfaccia USB
Usare questa interfaccia per collegare la macchina a un dispositivo di autenticazione schede o ad un lettore di schede di memoria.
Porta Gigabit Ethernet (opzionale)
Porta per il collegamento del cavo 1000BASE-T, 100BASE-TX, o 10BASE-T
Lo Slot A può contenere un solo modulo: in questo slot è possibile installare solo una scheda di interfaccia IEEE 1284 o un'unità di interfaccia Wireless LAN alla volta.
Le porte Ethernet e Gigabit Ethernet non possono essere utilizzate contemporaneamente. Se è installata la scheda Gigabit Ethernet opzionale, collegare il cavo Ethernet alla porta sulla scheda Gigabit Ethernet. La comunicazione con la macchina avrà esito negativo se i cavi sono collegati contemporaneamente a entrambe le porte.
 |
