Installieren des Gigabit Ethernet-Boards
Die Ethernet- und USB-Anschlüsse des Druckers sind nicht verfügbar, wenn das Gigabit-Ethernet-Board im Drucker installiert ist. Verwenden Sie stattdessen die Ethernet- und USB-Anschlüsse auf dem Gigabit-Ethernet-Board.
Vor Beginn einen Metallgegenstand anfassen, um statische Elektrizität zu entladen. Statische Elektrizität kann das Gigabit-Ethernet-Board beschädigen.
Das Gigabit-Ethernet-Board keinen Stößen oder Erschütterungen aussetzen.

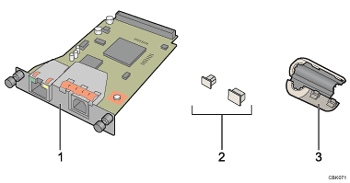

Den Kartoninhalt überprüfen.
Gigabit-Ethernet Board
Schutzkappen (jeweils eine für den Ethernet- und den USB-Port)
Ferritkern
Die Konstruktion des Ferritkerns variiert entsprechend dem Druckermodell.
Den Hauptschalter ausschalten und den Netzstecker herausziehen.
Kabelabdeckung entfernen.
Die Kabel vom Ethernet-Anschluss und USB-Anschluss des Druckers entfernen und die beiden Anschlüsse mit den Schutzkappen abdecken.
Entfernen Sie die beiden Schrauben und nehmen Sie die Abdeckung vom Steckplatz, in dem das Gigabit-Ethernet-Board installiert ist.
Die entfernte Abdeckung wird nicht benötigt, wenn die Schnittstelleneinheit installiert wird.
Setzen Sie das Gigabit Ethernet-Board vollständig ein.
Ziehen Sie die beiden Schrauben an, um die Gigabit-Ethernet-Karte zu sichern.
Stellen Sie sicher, dass die Gigabit-Ethernet-Karte fest am Steckplatz der Schnitstellenkarte angeschlossen ist.
Kabel an das Gigabit-Ethernet-Board anschließen. Weitere Informationen hierzu finden Sie unter "Ethernetkonfiguration".
Überprüfen Sie, ob das Gigabit-Ethernet-Board korrekt installiert wurde, indem Sie die Konfigurationsseite ausdrucken. Wenn es richtig installiert wurde, wird auf der Konfigurationsseite "Gigabit Ethernet" für "Geräteverbindung" angezeigt.
Falls das Board nicht korrekt installiert wurde, wiederholen Sie den Vorgang ab Schritt 5. Falls sie selbst nach einem erneuten Versuch nicht korrekt installiert werden kann, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung.
Weitere Details zum Drucken der Konfigurationsseite finden Sie unter "Testdruck".
Bevor Sie das Gigabit-Ethernet-Board verwenden können, müssen Sie die Einstellungen vom Bedienfeld des Druckers konfigurieren. Weitere Informationen hierzu finden Sie unter "Ethernetkonfiguration".
