Ligar o interface Gigabit Ethernet
Este capítulo descreve como ligar o cabo de interface Ethernet à porta Gigabit Ethernet.
Se o interruptor de alimentação principal estiver ligado, desligue-o.
Utilize os seguintes cabos Ethernet.
Quando utilizar 100BASE-TX/10BASE-T:
Cabo de Par Entrançado Não Revestido (UTP) ou Cabo de Par Entrançado Revestido (STP) e Categoria tipo 5 ou superior
Quando utilizar 1000BASE-T:
Cabo UTP ou Cabo STP e Categoria tipo 5e ou superior

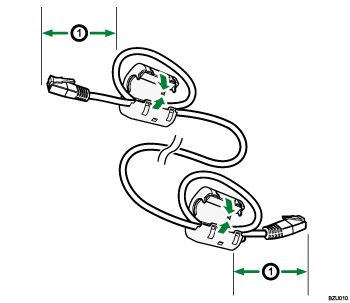

Faça laços de 5 cm (2,1 polegadas) (1) desde a extremidade de cada cabo Ethernet e prenda os núcleos de ferrite fornecidos a cada laço, conforme demonstrado.
Certifique-se de que o interruptor de alimentação principal do equipamento está desligado.
Ligue o cabo de interface Ethernet à porta Gigabit Ethernet.
Ligue a outra extremidade do cabo de interface Ethernet a um dispositivo de ligação de rede como, por exemplo, um hub.
Ligue o interruptor de corrente principal do equipamento.
Indicador (cor-de-laranja)
Quando a 100BASE-TX está a funcionar, o LED acende a cor-de-laranja. Quando a 10BASE-T está a funcionar ou o equipamento não está ligado à rede, o LED desliga.
Indicador (verde)
Quando a 10BASE-T está a funcionar, o LED acende a verde. Quando a 100BASE-TX está a funcionar ou o equipamento não está ligado à rede, o LED desliga.
Indicadores (ambos, verde e cor-de-laranja)
Quando a 1000BASE-T está em funcionamento, ambos os LEDs acendem.
Para mais informações sobre como ligar o interruptor de alimentação, consulte Acerca deste Equipamento.
Para mais informações sobre a instalação do driver de impressão, consulte a Referência de Impressora.
