Ligar aos Interfaces

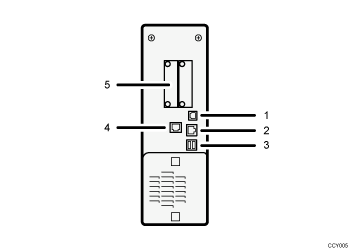

Este capítulo explica como identificar o interface do equipamento e ligar o equipamento de acordo com o ambiente de rede.
|
Porta USB 2.0 [Tipo B]
Porta para ligação do cabo de interface USB 2.0 [Tipo B]
Porta 10BASE-T/100BASE-TX
Porta para ligação do cabo 10BASE-T ou 100BASE-TX
Controladora USB
Porta para ligação do cabo de interface USB.
Utilize este interface para ligar o equipamento a um dispositivo de autenticação do cartão ou a um leitor de cartões de memória.
Porta Gigabit Ethernet (opcional)
Porta para ligação do cabo 10BASE-T, 100BASE-TX ou 1000BASE-T
Slot A
Instale a unidade de interface wireless LAN aqui.
É necessária a unidade de interface wireless LAN se pretender ligar este equipamento a uma wireless LAN. Quando instalada na slot A, esta unidade permite-lhe ligar o equipamento a uma wireless LAN IEEE 802.11 a ou IEEE 802.11 b/g.
As portas Ethernet e Gigabit Ethernet não podem ser usadas simultaneamente. Se instalar a placa opcional Gigabit Ethernet, ligue o cabo Ethernet à porta da placa Gigabit Ethernet. A comunicação com o equipamento não será possível se os cabos forem ligados em ambas as portas simultaneamente.
