Kobler til Gigabit Ethernet-grensesnitt

Denne delen beskriver hvordan du kobler Ethernet-grensesnittkabelen til Gigabit Ethernet-porten.

Hvis hovedstrømbryteren er på, slår du den av.
Bruk følgende Ethernet-kabler.
- Ved bruk av 100BASE-TX/10BASE-T:
  UTP-kabel (Unshielded Twisted Pair) eller STP-kabel (Shielded Twisted Pair), kategoritype 5 eller høyere
- Ved bruk av 1000BASE-T:
  UTP-kabel (Unshielded Twisted Pair) eller STP-kabel (Shielded Twisted Pair), kategori 5e eller høyere

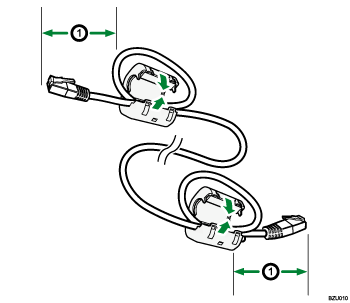

Lag sløyfer 5 cm (2,1") (1) fra enden av hver Ethernet-kabel, og fest de medfølgende ferittkjernene til hver sløyfe, som vist.
Sørg for at maskinens hovedstrømbryter er slått av.
Koble Ethernet-grensesnittkabelen til Gigabit Ethernet-porten.
Koble den andre enden av Ethernet-kabelen til en nettverkstilkoblingsenhet som for eksempel en hub.
Slå på maskinens hovedstrømbryter.
1. Indikator (oransje)
  Når 100BASE-TX er i drift, lyser LED-lampen oransje. Når 10BASE-T er i drift eller maskinen ikke er tilkoblet nettverket, er den slukket.
2. Indikator (grønn)
  Når 100 BASE-TX er i drift lyser LED-lampen grønt. Når 100BASE-TX er i drift eller maskinen ikke er tilkoblet nettverket, er den slukket.
3. Indikatorer (både oransje og grønn)
  Når 1000BASE-T er i bruk lyser begge LED-lampene.

Hvis du vil ha informasjon om hvordan du slår på hovedstrømbryteren, se Om denne maskinen.
Hvis du vil ha informasjon om installasjon av skriverdriveren, kan du se Skriverreferanse.
