Koble til grensesnittet

Denne delen forklarer hvordan du identifiserer maskinens grensesnitt og kobler til maskinen i henhold til nettverksmiljøet.

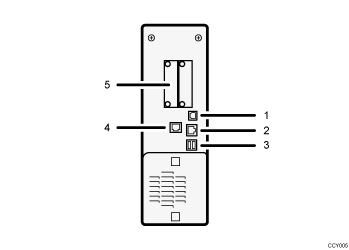

Illustrasjonen viser hovedmaskinens deler

USB 2.0 [Type B]-port
Port for tilkobling av USB 2.0-grensesnittkabelen [type B].
10BASE-T-/100BASE-TX-port
Port for tilkobling av 10BASE-T- eller 100BASE-TX-kabel
USB-vertsgrensesnitt
Port for å koble til USB-grensesnittkabel
Bruk dette grensesnittet for å koble maskinen til en kortautentiseringsenhet eller minnekortleser.
Gigabit Ethernet-port (tilleggsutstyr)
Port for bruk av 1000BASE-T-, 100BASE-TX- eller 10BASE-T-kabel
Spor A
Installer grensesnittet for trådløst LAN (tilleggsutstyr) her.
Grensesnittenhet for trådløst LAN er nødvendig hvis du vil koble denne maskinen til et trådløst LAN. Når det er installert i spor A, vil denne enheten gjøre det mulig å koble maskinen til en IEEE 802.11 a eller IEEE 802.11 b/g trådløst LAN.

Ethernet- og Gigabit Ethernet-porten kan ikke brukes samtidig. Hvis Gigabit Ethernet-kortet (ekstrautstyr) blir installert, må Ethernet-kabelen kobles til porten på Gigabit Ethernet-kortet.Det er ikke mulig å kommunisere med maskinen hvis begge kablene kobles til begge portene samtidig.
