Gigabit Ethernet -liitännän käyttäminen
Tässä kerrotaan, miten ethernet-kaapeli kytketään Gigabit Ethernet -porttiin.
Jos laite on päällä, sammuta se päävirtakytkimestä.
Käytä seuraavia ethernet-kaapeleita.
Kun käytössä on 100BASE-TX/10BASE-T:
Suojaamaton kierretty parikaapeli (UTP) tai suojattu kierretty parikaapeli (STP), luokka 5 tai parempi
Kun käytössä on 1000BASE-T:
Suojaamaton kierretty parikaapeli (UTP) tai suojattu kierretty parikaapeli (STP), luokka 5e tai parempi

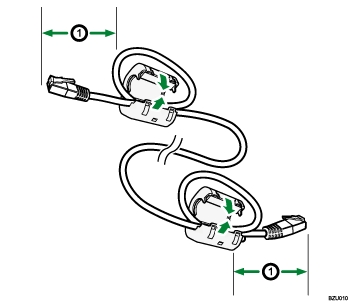

Tee Ethernet-kaapelin päihin n. 5 cm:n lenkit (1) ja kiinnitä niihin laitteen mukana toimitetut häiriönpoistajat kuvan mukaisesti.
Varmista, että laite on sammutettu päävirtakytkimestä.
Liitä ethernet-kaapeli Gigabit Ethernet -porttiin.
Liitä ethernet-kaapelin toinen pää verkkolaitteeseen, kuten keskittimeen.
Käynnistä laite päävirtakytkimestä.
Merkkivalo (oranssi)
Kun 100BASE-TX on toiminnassa, LED-valo palaa oranssina. Kun 10BASE-T on toiminnassa tai laite ei ole yhteydessä verkkoon, valo ei pala.
Merkkivalo (vihreä)
Kun 10BASE-T on käytössä, merkkivalo palaa vihreänä. Kun 100BASE-TX on toiminnassa tai laite ei ole yhteydessä verkkoon, valo sammuu.
Merkkivalot (sekä vihreä että oranssi)
Molemmat merkkivalot palavat, kun 1000BASE-T on käytössä.
Lisätietoja laitteen käynnistämisestä päävirtakytkimestä, katso Tietoja laitteesta -opas.
Lisätietoja tulostinohjaimen asennuksesta, katso Tulostimen käyttöohje.
