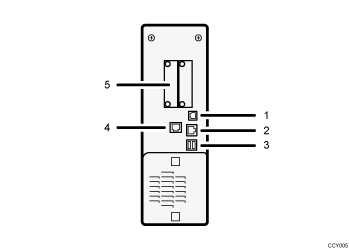

Liitännät
Tässä kerrotaan, miten laitteen liitännät tunnistetaan ja miten laite liitetään verkkoympäristöön.
|
Portti USB 2.0 [tyyppi B]
Portti USB 2.0 [tyyppi B] -liitäntäkaapelille
10BASE-T/100BASE-TX-portti
Portti 10BASE-T- tai 100BASE-TX-kaapelille
USB-liitäntä
Portti USB-liitäntäkaapelille
Voit liittää laitteeseen korttitodennuslaitteen tai muistikortinlukijan.
Gigabit Ethernet -portti (lisävaruste)
Portti 1000BASE-T-, 100BASE-TX tai 10BASE-T-kaapelille
Paikka A
Asenna lisävarusteena saatava langaton LAN -liitäntäyksikkö tähän.
Langaton LAN -liitäntäyksikkö vaaditaan, jos haluat kytkeä laitteen langattomaan LAN-verkkoon. Kun liitäntäkortti on paikassa A, voit liittää laitteen langattomaan IEEE 802.11 a- tai IEEE 802.11 b/g -lähiverkkoon.
Ethernet- ja Gigabit Ethernet -porttia ei voi käyttää samanaikaisesti. Jos lisävarusteena saatava Gigabit Ethernet -kortti on asennettu, kytke ethernet-kaapeli siihen. Yhteys laitteeseen ei onnistu, jos kaapelit on kytketty molempiin portteihin samanaikaisesti.
