Guida ai componenti del Tipo 3 e 4

Questa sezione introduce i nomi e le funzioni dei componenti del tipo 3 e 4.

Non ostruire i fori di ventilazione posizionando oggetti nelle vicinanze o appoggiando oggetti contro di essi. Se la macchina si surriscalda si potrebbero verificare dei guasti.

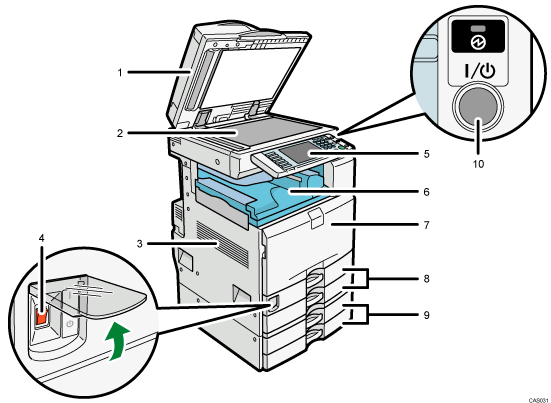

Vista anteriore sinistra

Illustrazione numerata unità principale

Coprioriginali (opzionale), ARDF (opzionale) o ADF con scansione fronte-retro a passata singola
(L'illustrazione mostra l'ARDF).
Abbassare il coprioriginali o l'ADF sopra gli originali posizionati sul vetro di esposizione.
Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.
L'ARDF esegue la scansione di entrambe le facciate di un originale contemporaneamente.
L'ADF con scansione fronte-retro a passata singola esegue la scansione di entrambe le facciate di un originale contemporaneamente.
Vetro di esposizione
Posizionare gli originali a faccia in giù.
Fori di ventilazione
Evitano il surriscaldamento.
Interruttore di alimentazione principale
Se la macchina non funziona dopo aver acceso l'interruttore di funzionamento, assicurarsi che l'interruttore di alimentazione principale sia acceso. Se è spento, accenderlo. Vedere "Accendere/Spegnere la macchina".
Pannello di controllo
Vedere "Pannello di controllo".
Vassoio interno 1
Copie, fax e stampe vengono inviati qui.
Sportello anteriore
Aprire per accedere all'interno della macchina.
Vassoi carta (vassoio 1 2)
Caricare la carta qui.
Vassoi carta inferiori (opzionali)
Caricare la carta qui.
Interruttore di funzionamento
Premere per accendere la macchina (l'indicatore di funzionamento si accende). Per spegnere, premere nuovamente (l'indicatore di funzionamento si spegne). Vedere "Accendere/Spegnere la macchina".

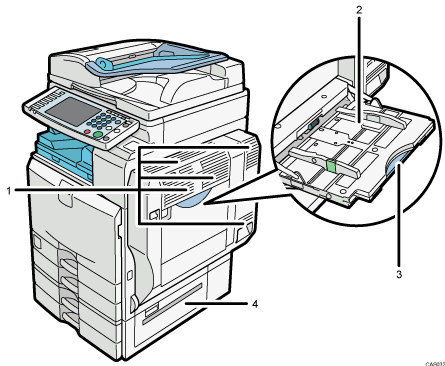

Vista anteriore destra

Illustrazione numerata unità principale

Fori di ventilazione
Evitano il surriscaldamento.
Vassoio bypass
Da usare per copie o stampe su lucidi, etichette adesive, buste e carta di formato personalizzato.
Estensione
Estrarre l'estensione quando si caricano fogli di formato superiore al formato A4
Sportello destro inferiore
Aprire questo sportello quando si verifica un inceppamento carta.

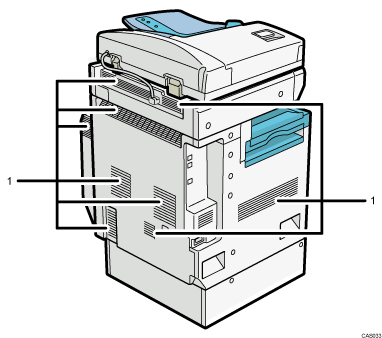

Vista posteriore sinistra

Illustrazione numerata unità principale

Per raffreddare l'interno della macchina, la ventola potrebbe continuare a funzionare per un pò di tempo dopo il termine di un lungo lavoro di stampa. Per dettagli, vedere Risoluzione dei problemi.
