Guida ai componenti del Tipo 1 e 2

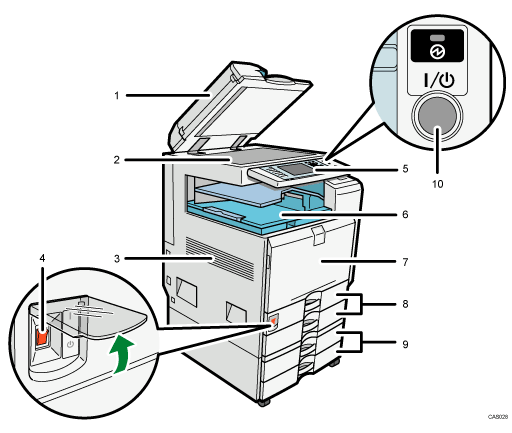

Vista anteriore sinistra

1. Coprioriginali (opzionale) o ARDF (opzionale)

   (L'illustrazione mostra l'ARDF).

   Abbassare il coprioriginali o l'ARDF sopra gli originali posizionati sul vetro di esposizione.

   Se si carica una pila di originali nell'ARDF, l'ARDF alimenta automaticamente gli originali uno alla volta. L'ARDF esegue la scansione di entrambe le facciate di un originale contemporaneamente.

2. Vetro di esposizione

   Posizionare gli originali a faccia in giù.

3. Fori di ventilazione

   Evitano il surriscaldamento.

4. Interruttore di alimentazione principale

   Se la macchina non funziona dopo aver acceso l'interruttore di funzionamento, assicurarsi che l'interruttore di alimentazione principale sia acceso. Se è spento, accenderlo. Vedere "Accendere/Spegnere la macchina".

5. Pannello di controllo

   Vedere "Pannello di controllo".

6. Vassoio interno 1

   Copie, fax e stampe vengono inviati qui.

7. Sportello anteriore

   Aprire per accedere all'interno della macchina.

8. Vassoi carta (vassoio 1 2)

   Caricare la carta qui.

9. Vassoi carta inferiori (opzionali)

   Caricare la carta qui.

10. Interruttore di funzionamento

    Premere per accendere la macchina (l'indicatore di funzionamento si accende). Per spegnere, premere nuovamente (l'indicatore di funzionamento si spegne). Vedere "Accendere/Spegnere la macchina".

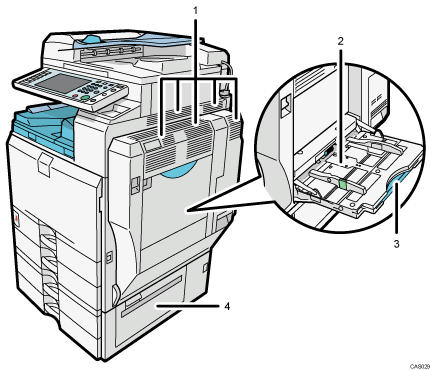

Vista anteriore destra

1. Fori di ventilazione

   Evitano il surriscaldamento.

2. Vassoio bypass

   Da usare per copie o stampe su lucidi, etichette adesive, buste e carta di formato personalizzato.

3. Estensione

   Estrarre l'estensione quando si caricano fogli di formato superiore al formato A4

4. Sportello destro inferiore

   Aprire questo sportello quando si verifica un inceppamento carta.

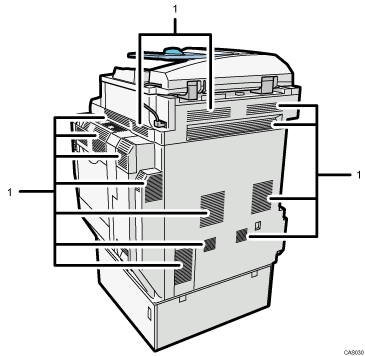

Vista posteriore destra

1. Fori di ventilazione

   Evitano il surriscaldamento.
