Pinzatura

Ogni fascicolo di copie può essere pinzato.

Illustrazione di Pinzatura

Non è possibile utilizzare il vassoio bypass con questa funzione.

Orientamento originale e posizione della pinzatura

Posizionare tutti gli originali nell'ADF secondo l'orientamento in cui possono essere letti normalmente. Quando si posiziona l'originale sulla superficie di scansione, mantenere lo stesso orientamento, ma posizionarlo a faccia in giù.

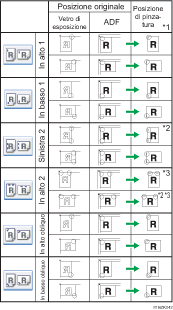

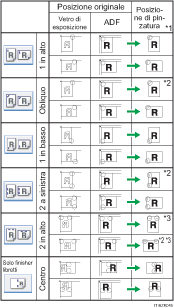

Il rapporto tra l'orientamento in cui si posiziona l'originale e le posizioni delle pinzature è il seguente:

Finisher SR790
Finisher SR3050 (Tipo 1 e 2)
Booklet Finisher SR3000 (Tipo 1 e 2)
Finisher SR3030 / Booklet Finisher SR3020 (Tipo 3 e 4)

*1 La tabella sopraindicata mostra la posizione di pinzatura. L'orientamento della carta non indica l'orientamento di consegna.

*2 Non è possibile pinzare in questa posizione quando si copia sui seguenti formati: A3, B4 JIS, 11 × 17, 8¹/₂ × 14, 8¹/₂ × 13, 8¹/₄ × 13, 8 × 13

*3 Se si vuole pinzare in questa posizione, selezionare l'orientamento non leggibile in Orientam. originale e poi selezionare 2 in alto.

Premere [Finitura].
Selezionare una delle posizioni di pinzatura.
Quando è installato il Finisher SR790:
Quando è installato il Finisher SR3050 (Tipo 1 e 2):
Quando è installato il Booklet Finisher SR3000 (Tipo 1 e 2):
Quando è installato il Finisher SR3030 (Tipo 3 e 4):
Quando è installato il Booklet Finisher SR3020 (Tipo 3 e 4):
Quando si seleziona la posizione di pinzatura, viene automaticamente selezionata la modalità Fascicolazione.
Immettere il numero di fascicoli di copie con i tasti numerici.
Premere [OK].
Posizionare gli originali, quindi premere il tasto [Avvio].

Quando si posizionano gli originali sulla superficie di scansione, iniziare con la prima pagina da copiare. Quando si posizionano gli originali nell'ADF, sistemarli in modo che la prima pagina sia in alto.
Quando gli originali vengono collocati sul vetro di esposizione o nell'ADF utilizzando il modo Batch, premere il tasto [] dopo che è stata eseguita la scansione di tutti gli originali.
Se si specifica Pinzatura: Al centro, occorre selezionare la funzione Rivista. Per i dettagli sulla funzione Rivista, vedere “Libretto/Rivista”.
È possibile modificare le posizioni di pinzatura sul display iniziale in Input / Output in Strumenti utente. Per i dettagli sulle posizioni di pinzatura, vedere “Input/Output”.
I seguenti tipi di carta non possono essere pinzati:
- Cartolina
- Carta traslucida
- Lucidi
- Carta per etichette (etichette adesive)
- Carta patinata
- Buste
- Carta spessa
- Carta arricciata
- Carta con bassa rigidità
È possibile specificare il modo in cui la macchina risponde quando la sua memoria diventa piena durante la copia, o se il numero di copie supera la capacità della pinzatrice:
- Divide le copie nel numero di fogli che possono essere pinzati.
- Annulla il processo di pinzatura.
Per specificare 2 a sinistra, 2 in alto, oppure Obliquo insieme a 2 originali o 8 originali in Combina 1 facciata, o 4 originali o 16 originali in Combina 2 facciate: specificare carta per originali con orientamento e carta per originali con orientamento .
Per specificare 2 a sinistra, 2 in alto, oppure Obliquo insieme a Duplica immagine: specificare carta per originali con orientamento e carta per originali con orientamento .
Anche se nell'ADF si inseriscono originali di formato diverso, il formato appropriato di copia può essere selezionato automaticamente e pinzato usando la modalità Formati misti e la funzione Selez.auto carta. Caricare prima la carta che si desidera utilizzare nei vassoi carta. I formati della carta che possono essere pinzati usando la modalità Formati misti sono i seguenti:
- A3 e A4
- B4 JIS e B5 JIS
- 11 × 17 e 8¹/₂ × 11
- 8K e 16K
Quando si pinza B4 JIS, 8¹/₂ × 14 o formati di carta più grandi, estendere la piastra di supporto carta del vassoio del finisher.
Non è possibile cambiare la posizione di pinzatura durante la copia.
Quando l'immagine dell'originale è ruotata, l'orientamento della pinzatura ruota di 90°.
Il formato immagine originale massimo che può essere ruotato è A4.
Quando si usa Obliquo, 2 a sinistra o 2 in alto con Combina, Duplica immagine o Riduz./Ingrand.auto, potrebbe apparire il messaggio "Orient.orig. e carta non corrisp.per modalità Pinzatura. Annull.Pinzatura o cambiare orient.carta nel vass." a seconda dell'orientamento degli originali e della carta. In questo caso, modificare l'orientamento carta.
Quando è selezionato Alto con Basso e non è caricata carta con lo stesso orientamento degli originali, l'immagine viene ruotata e viene selezionata carta dello stesso formato ma di orientamento diverso.
Quando è selezionato 2 a sinistra o 2 in alto, le seguenti impostazioni sono utili per ruotare le immagini nel modo corretto:
- Riduz./Ingrand.auto o Selez.auto carta
- Sostituire Commutazione automatica vassoio con Con rotazione immagine in Strumenti utente.
Se viene selezionato Centro con il finisher libretti, la macchina pinza e piega la carta al centro, quindi consegna la carta piegata.
Se si seleziona Centro per la funzione Rivista, la macchina pinza la carta e la piega come un libro, quindi la consegna piegata.
Quando il numero di copie supera la capacità del vassoio, la copia si interrompe. Se ciò accade, rimuovere le copie dal vassoio finisher per riprendere la copia.
In base alle impostazioni di Pinzatura, potrebbe non essere possibile utilizzare la funzione Ruota copia.
Per maggiori dettagli sul numero di fogli che possono essere pinzati insieme, la grammatura della carta che può essere pinzata, e il numero di copie pinzate impilabili su ogni vassoio, vedere Informazioni sulla macchina.
