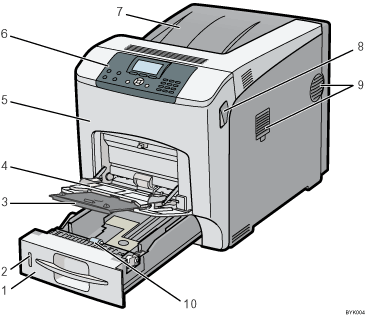

Exterior: Vista frontal

Bandeja de alimentação de papel standard (Bandeja 1)

Suporta até 550 folhas de papel normal.

Indicador de papel restante

Indica a quantidade aproximada de papel restante na bandeja.

Extensor da bandeja de alimentação manual

Puxe esta peça para fora quando colocar uma folha maior do que A5 na bandeja de alimentação manual.

Bandeja de alimentação manual

Suporta até 100 folhas de papel normal.

Tampa frontal

Abra a tampa frontal para substituir a unidade de fusão, o rolo de transferência ou retirar papel encravado.

Painel de controlo

Contém as teclas de controlo da impressora e um visor que indica o estado da impressora.

Bandeja standard / Tampa superior

Em funcionamento normal, as impressões são empilhadas na tampa superior que serve de bandeja de saída standard. Abra esta tampa para substituir o toner.

Alavancas de abertura da tampa frontal

Puxe estas alavancas na direcção da parte frontal da impressora para abrir a tampa frontal.

Entradas de ventilação

Existem duas entradas de ventilação no lado direito da impressora. Para evitar sobreaquecimento, o calor emitido pelos componentes internos é libertado por estes pontos de ventilação. Podem ocorrer anomalias ou falhas se estes orifícios forem tapados ou obstruídos.

É necessário substituir o filtro de pó regularmente para uma manutenção correcta.

Substitua o filtro de pó quando aparecer a seguinte mensagem:

• "Substituir:Unid. fusão"

Substitua o filtro de pó e a unidade de fusão em simultâneo.

Rolo de alimentação de papel

Esta peça assegura a alimentação de apenas uma folha de papel de cada vez. Se a impressora puxar mais do que uma folha de cada vez, limpe cuidadosamente o rolo de alimentação de papel.
