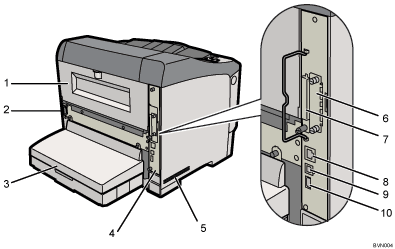

外部：后视图

后盖

卸下后盖可安装选购件双面单元或更换定影单元。

电源接头

将电源线一端插入此处连接打印机，另一端插入附近的墙式插头。请勿使用延长导线或转化插头连接打印机和墙式插座。

纸盘盖

防止灰尘落入纸盘。

控制器板

拉出此板后，可安装硬盘或SDRAM模块。

进气孔

此孔可通过冷空气，防止打印机内部组件过热。

请勿阻塞通气孔区域。一旦阻塞，将会使打印机内部热量聚集，导致故障。

选购件接口板插槽

此处安装选购件接口板。此插槽还可以安装千兆以太网板或IEEE1284接口板。

SD卡插槽

拆下盖，在此处安装SD卡。上插槽安装数据重写安全单元或IPDS单元。下插槽安装VM卡。

以太网端口

使用以太网线缆（RJ-45连接器），通过此端口将打印机连接至网络。

USB端口B

使用USB线缆，通过此端口将打印机连接至电脑。

USB端口A

本端口可将外部设备（如IC卡读卡器）连接至打印机。
