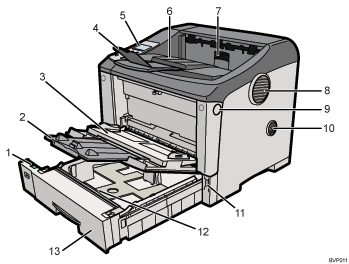

外部：前视图

纸张尺寸标度盘

根据纸盘装入的纸张尺寸和进纸方向调节标度盘。

手送台扩展板

在手送台上装入比A4大的纸张时，将扩展板拉出。

手送台

装入厚纸、OHP投影片、自粘标签、信封和不标准纸张时使用手送台。打印自定义纸张尺寸时，需要进行打印机驱动程序设置。

手送台最多可装入100页普通纸（75 g/m²，20磅）。

请参见每个纸盘支持的纸张和装入纸张。

纸盘扩展板

装入A4或更大尺寸的纸张时将其拉出。

控制面板

上有打印机操作的功能键并显示打印机操作状态的显示屏。

出纸盘（标准纸盘）

打印稿打印面朝下由此送出。

出纸盖板

打开此盖取出卡住的纸张。

排气孔

释放打印机内部热气，以免内部组件过热。

可以调整排气孔的排气方向。

请勿阻塞打印机排气孔。如果阻塞排气孔，将会使打印机内部热量聚集，导致故障。

前盖释放按钮

按此按钮打开前盖。

进气孔

将冷空气吸入打印机内部，以防内部组件过热。

为防止灰尘进入打印机内部，在进气孔上安装了防尘过滤器。

请勿阻塞打印机进气孔。如果阻塞进气孔，将会使打印机内部热气聚集，导致故障。请参见更换防尘过滤器。

电源开关

按此按钮将打开或关闭打印机电源。

摩擦垫

摩擦垫的作用是确保一次只进一张纸。如果装入了多张纸，请仔细清洁摩擦垫。如果出现“更换维护套件”信息，请换新摩擦垫。

纸盘（纸盘1）

此纸盘最多可装入500页普通纸（75 g/m²，20磅）以备打印。

此纸盘在显示屏上显示为“纸盘1”。
