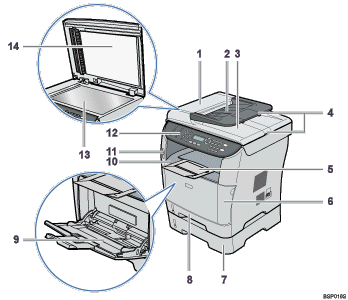

Buitenzijde: Voorzijde


  1. ADF (Autom. Document Toevoer)-klep

    Open deze klep om originelen te verwijderen die zijn blijven steken in de ADF.

  2. Invoerlade voor de ADF

    Plaats stapels originelen hier. Ze zullen automatisch worden ingevoerd. Deze lade kan tot 35 vellen normaal papier bevatten.

  3. Uitvoerlade voor de ADF

    Originelen die met de ADF worden gescand worden hier uitgevoerd.

  4. Uitschuifgedeelte voor de ADF-laden

    Maak hiervan gebruik wanneer u papier dat langer is dan A4-formaat plaatst in de invoerlade voor ADF.

  5. Papierstop

    Zet de papierstop omhoog om te voorkomen dat het papier uit het apparaat valt.

  6. Voorklep

    Open deze klep om de tonercartridge te vervangen of vastgelopen papier te verwijderen.

  7. Lade 2 (optie)

    Deze lade kan tot 250 vellen normaal papier bevatten.

  8. Lade 1

    Deze lade kan tot 250 vellen normaal papier bevatten.

  9. Handinvoer

    Deze lade kan tot 50 vellen normaal papier bevatten.

  10. Uitvoerlade

    Gedrukt papier wordt hier uitgevoerd. Tot 125 vellen normaal papier kunnen hier worden opgestapeld.

  11. USB-schijf-poort

    Plaats een USB-schijf voor het opslaan van gescande bestanden met gebruik van de functie Scan to USB.

  12. Bedieningspaneel

    Bevat een scherm en toetsen voor het bedienen van het apparaat.

  13. Glasplaat

    Plaats originelen hier vel voor vel.

  14. Klep voor de glasplaat

    Open deze klep om originelen op de glasplaat te leggen.
