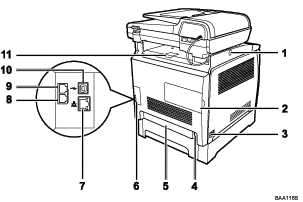

Utsidan: Baksidan

Knapp för att dra ut ADF
Tryck för att dra ADF-enheten mot maskinens baksida och håll den där om det papper som matas ut till utmatningsfacket är svårt att få tag på.
Lucka för minne
Ta bort luckan om du vill installera den extra minnesenheten.
Strömbrytare
Använd för att slå på eller stänga av strömmen.
Strömuttag
För anslutning av elkabeln till datorn.
Bakre lucka
Ta bort luckan när du fyller på papper som är längre än A4 i kassett 1.
Kabellucka
Ta bort den här luckan när du ansluter kablar till maskinen.
Ethernet-port
För anslutning av maskinen till nätverket med hjälp av en nätverksgränssnittskabel.
Kontakt för G3-linjegränssnitt (analog)
För anslutning av telefonlinje.
Kontakt för extern telefon
För anslutning av extern telefon.
USB-port
För anslutning av USB-kabel.
Stoppstaket
Höj staketet om du vill förhindra att papper faller av när du skriver ut en stor mängd papper samtidigt. Staketet kan ställas in för A4/Brev- eller Legal-format.

Dra ADF-enheten på det sätt som visas nedan. Du får bara dra ADF-enheten om luckan till exponeringsglaset är stängd. Var försiktig så att du inte fastnar med fingrarna när du drar.
Den extra minnesenheten kan bara installeras i Typ 2-modellen.
Höj staketet på det sätt som visas nedan om du vill förhindra att utskrifter i A4- eller Brev-format faller av.
Höj staketet på det sätt som visas nedan om du vill förhindra att utskrifter i Legal-format faller av.
