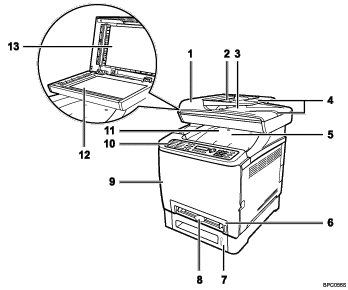

Utsidan: Framsidan


  1. ADF-lucka

    Öppna den här luckan när du ska ta bort original som har fastnat i ADF-enheten.

  2. Papperskassett för ADF

    Placera originalbuntar här. Originalen matas in automatiskt. Den här kassetten kan innehålla upp till 35 ark normalt papper.

  3. Utmatningsfack för ADF

    Original som skannats med ADF matas ut till det här facket.

  4. Förlängare för ADF-facken

    Förläng facken när du placerar papper som är längre än A4 i ADF-kassetten.

  5. Övre lucka

    Öppna den här luckan när du ska byta skrivarpatroner.

  6. Kassett 1

    Den här kassetten kan innehålla upp till 250 ark normalt papper.

  7. Kassett 2 (tillval)

    Den här kassetten kan innehålla upp till 500 ark normalt papper.

  8. Sidoinmatningsfack

    Fyll på papper med ett ark i taget.

  9. Frontlucka

    Öppna den här luckan när du ska byta spilltonerflaska eller rensa pappersstopp.

  10. Kontrollpanel

    Innehåller skärm och knappar för styrning av maskinen.

  11. Utmatningsfack

    Här placeras utskrivna papper. Facket kan innehålla upp till 150 ark normalt papper.

  12. Exponeringsglas

    Här placerar du ett original i taget.

  13. Lucka över exponeringsglaset

    Öppna luckan och placera originalet på exponeringsglaset.
