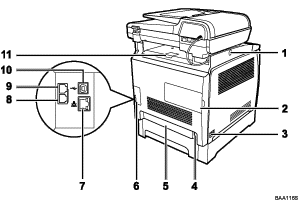

Utvendig: Sett bakfra


  1. Knapp for å skyve ADF-en

    Trykk på knappen for å skyve ADF-en mot baksiden av maskinen, og hold den i denne posisjonen hvis det er vanskelig å hente utskrifter på mottaksbrettet.

  2. Minnedeksel

    Fjern dette dekselet for å installere minneenheten (tilleggsutstyr).

  3. Strømbryter

    Bruk denne bryteren til å slå av eller på strømmen.

  4. Strømkontakt

    Brukes til å koble strømledningen til maskinen.

  5. Bakre deksel

    Fjern dette dekselet når du legger papir som er lengre enn A4, i magasin 1.

  6. Kabeldeksel

    Fjern dette dekselet når du kobler kabler til maskinen.

  7. Ethernet-port

    Brukes til å koble maskinen til nettverket ved hjelp av en nettverkskabel.

  8. Kontakt for G3-linje (analog)

    Brukes til å koble til en telefonlinje.

  9. Ekstern telefonkontakt

    Brukes til å koble til en ekstern telefon.

  10. USB-port

    Brukes til å koble til en USB-kabel.

  11. Stoppsperre

    Bruk denne sperren for å forhindre at det faller ut papir når du skriver ut mange ark samtidig. Sperren kan justeres for papirformatene A4/Letter eller Legal.

Merk

  • Skyv den automatiske dokumentmateren (ADF) som vist nedenfor. Pass på at dekselet for glassplaten eller ADF-en er lukket før du skyver den. Pass på at du ikke klemmer fingrene når du skyver den.


  • Minneenheten (tilleggsutstyr) kan bare installeres på Type 2-modeller.

  • Hev sperren som vist nedenfor, for å forhindre at utskrifter i A4- eller Letter-format faller ut.


  • Hev sperren som vist nedenfor, for å forhindre at utskrifter i Legal-format faller ut.
