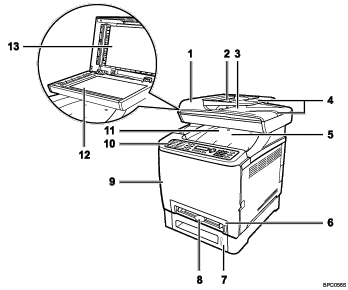

Utvendig: Sett forfra


  1. Deksel for ADF (automatisk dokumentmater)

    Åpne dette dekselet for å fjerne originaler som har kjørt seg fast i ADF-en.

  2. Magasin for ADF

    Legg bunker med originaler her. De mates automatisk inn i maskinen. Dette magasinet kan ta opptil 35 ark med vanlig papir.

  3. Mottaksbrett for ADF

    Her plasseres originaler som er skannet med ADF-en.

  4. Forlenger for ADF-magasiner

    Forleng disse når du bruker papir som er lengre enn A4-ark i magasinet for ADF-en.

  5. Øvre deksel

    Åpne dette dekselet for å bytte tonerkassetter.

  6. Magasin 1

    Dette magasinet kan ta opptil 250 ark med vanlig papir.

  7. Magasin 2 (tilleggsutstyr)

    Dette magasinet kan ta opptil 500 ark med vanlig papir.

  8. Multiarkmater

    Legg i ett ark om gangen her.

  9. Forside

    Åpne dette dekselet når du skal bytte beholderen for brukt toner eller fjerne fastkjørt papir.

  10. Kontrollpanel

    Består av en skjerm og taster som brukes til å styre maskinen.

  11. Skriverens mottakerbrett

    Her plasseres arkene som skrives ut. Tar opptil 150 ark med vanlig papir.

  12. Glassplate

    Legg i én original om gangen her.

  13. Deksel for glassplate

    Åpne dette dekselet for å legge originaler på glassplaten.
