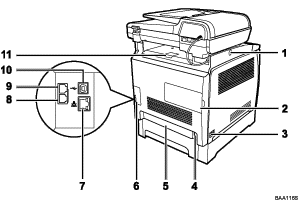

Parte esterna: vista posteriore

Pulsante di scorrimento ADF
Premere questo pulsante per fare scorrere l'ADF verso il retro della periferica e mantenerlo in tale posizione se risulta difficile recuperare i fogli nel vassoio di uscita.
Coperchio memoria
Rimuovere questo coperchio per installare l'unità di memoria opzionale.
Interruttore on/off
Utilizzare questo interruttore per accendere e spegnere la periferica.
Presa di corrente
Consente di collegare il cavo di alimentazione alla periferica.
Coperchio posteriore
Rimuovere questo coperchio quando si caricano fogli di formato superiore ad A4 nel vassoio 1.
Coperchio cavo
Rimuovere questo coperchio quando si collegano i cavi alla periferica.
Porta Ethernet
Consente di collegare la periferica in rete tramite un apposito cavo di interfaccia.
Connettore di interfaccia linea (analogica) G3
Consente di collegare una linea telefonica.
Connettore telefono esterno
Consente di collegare un telefono esterno.
Porta USB
Consente di collegare un cavo USB.
Alette di contenimento
Sollevare questa aletta per evitare che i fogli cadano quando si stampano grandi quantità di carta. L'aletta può essere adattata ai formati A4/Letter o Legal.

Fare scorrere l'ADF come mostrato di seguito. Eseguire questa operazione solo se il coperchio del vetro di esposizione o l'ADF sono chiusi. Evitare che le dita restino intrappolate durante l'operazione.
L'unità di memoria opzionale può essere installata solo sul modello Tipo 2.
Sollevare l'aletta come mostrato di seguito per evitare che i fogli stampati di formato A4 o Letter cadano per terra.
Sollevare l'aletta come mostrato di seguito per evitare che i fogli stampati di formato Legal cadano per terra.
