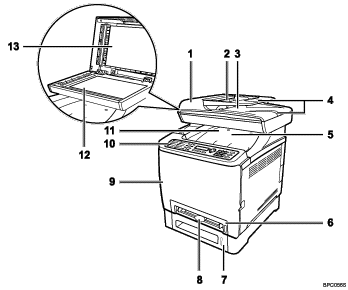

Parte esterna: vista anteriore

Coperchio ADF (alimentatore automatico documenti)

Aprire questo coperchio per rimuovere gli originali inceppati nell'ADF.

Vassoio di alimentazione per l'ADF

Posizionare su di esso i fascicoli di originali: saranno inseriti automaticamente nella periferica. Questo vassoio è in grado di contenere fino a 35 fogli di carta comune.

Vassoio di uscita per l'ADF

Gli originali acquisiti con l'ADF vengono emessi su questo vassoio.

Estensore per i vassoi ADF

Utilizzare l'estensore quando si collocano fogli più grandi del formato A4 sul vassoio di alimentazione dell'ADF.

Coperchio superiore

Aprire questo coperchio per sostituire le cartucce di stampa.

Vassoio 1

Questo vassoio è in grado di contenere fino a 250 fogli di carta comune.

Vassoio 2 (opzionale)

Questo vassoio è in grado di contenere fino a 500 fogli di carta comune.

Vassoio bypass

Caricare su di esso la carta un foglio alla volta.

Copertina anteriore

Aprire questo coperchio per sostituire la vaschetta recupero toner o per rimuovere la carta inceppata.

Pannello di controllo

Comprende uno schermo e dei tasti per il controllo della periferica.

Vassoio di uscita

Le pagine stampate vengono emesse su questo vassoio, che può contenere fino a 150 fogli di carta comune.

Vetro di esposizione

Posizionare su di esso gli originali un foglio alla volta.

Coperchio per il vetro di esposizione

Aprire il coperchio per posizionare gli originali sul vetro di esposizione.
