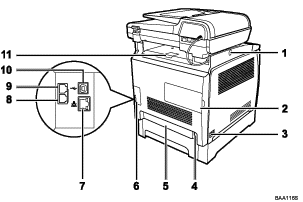

Extérieur : Vue arrière

Bouton qui permet de faire glisser l'ADF

Appuyez pour faire glisser l'ADF vers l'arrière du périphérique et maintenez-le en position, si la sortie du papier dans le réceptacle de sortie est difficile.

Capot de l'unité de mémoire

Retirez ce capot pour installer l'unité mémoire en option.

Bouton d'alimentation

Utilisez ce bouton pour allumer ou éteindre le périphérique.

Prise d'alimentation

Sert à brancher le cordon d'alimentation au périphérique.

Capot arrière

Retirez ce couvercle pour charger des feuilles de papier d'un format supérieur au format A4 dans le magasin 1.

Gaine de câble

Retirez ce couvercle pour connecter des câbles au périphérique.

Port Ethernet

Sert à connecter le périphérique au réseau à l'aide d'un câble d'interface réseau.

Connecteur de l'interface G3 (analogique)

Sert à connecter une ligne téléphonique.

Connecteur du téléphone externe

Sert à connecter un téléphone externe.

Port USB

Sert à connecter un câble USB.

Barrières d'arrêt

Soulevez cette barrière pour empêcher le papier de tomber lorsque vous imprimez de grandes quantités de papier en même temps. La barrière peut être réglée sur la position A4/Letter ou Légal.
