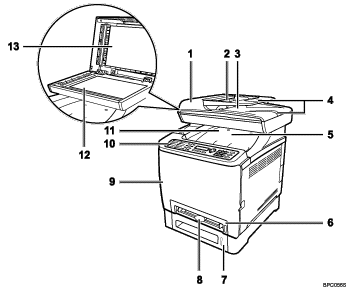

Extérieur : Vue avant

Capot de l'ADF (chargeur automatique de documents)

Ouvrez ce capot pour retirer les originaux bloqués dans l'ADF.

Bac d'entrée de l'ADF

Placez les piles d'originaux ici. Ils seront chargés automatiquement. Ce bac a une capacité de 35 feuilles de papier ordinaire.

Réceptacle de sortie de l'ADF

Les originaux numérisés avec l'ADF sortent à cet endroit.

Extension pour les bacs ADF

Etendez ces bacs pour y placer des feuilles de papier d'une longueur supérieure au format A4 dans le bac d'entrée de l'ADF.

Capot supérieur

Ouvrez ce capot pour remplacer les cartouches d'encre.

Magasin 1

Ce bac a une capacité de 250 feuilles de papier ordinaire.

Magasin 2 (option)

Ce bac a une capacité de 500 feuilles de papier ordinaire.

Bypass

Chargez le papier à cet endroit, feuille par feuille.

Couverture avant

Ouvrez ce capot pour remplacer la cartouche de toner usagé ou retirer le papier bloqué.

Panneau de configuration

Contient un écran et des touches qui permettent de contrôler le périphérique.

Réceptacle de sortie

Le papier imprimé sort à cet endroit. Jusqu'à 150 feuilles de papier ordinaire peuvent être empilées à cet endroit.

Vitre

Placez les originaux à cet endroit, feuille par feuille.

Capot de la vitre

Ouvrez ce capot pour placer les originaux sur la vitre.
