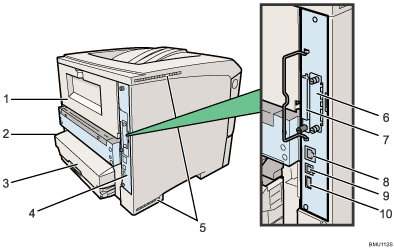

Exterior: Vista traseira

Tampa Posterior

Retire esta tampa para instalar a unidade de duplex opcional ou para substituir a unidade de fusão.

Conector de alimentação

Ligue aqui o cabo de alimentação da impressora. Introduza a outra extremidade do cabo numa tomada de parede próxima. Não utilize extensões nem fichas adaptadoras para ligar o equipamento à tomada de parede.

Tampa da Bandeja de Papel

Mantém o papel da bandeja livre de pó.

Placa controladora

Faça-a deslizar para fora para instalar o disco rígido ou o módulo SDRAM.

Ventiladores

Evita o sobreaquecimento dos componentes internos da impressora.

Não bloqueie nem obstrua a área do ventilador. Se o fizer, a acumulação de calor no interior do equipamento pode provocar avarias.

Entrada da placa de interface opcional

Instale aqui uma placa de interface opcional. Pode ser instalada nesta entrada a placa Gigabit Ethernet, a unidade de interface Wireless LAN ou a placa de interface IEEE1284.

Entradas de SD cards

Retire a tampa e instale aqui os cartões SD. Instale a unidade de segurança contra a substituição de dados ou a unidade IPDS na entrada superior. Instale o cartão de memória VM na entrada inferior.

Porta Ethernet

Utilize esta porta para ligar a impressora a uma rede através de um cabo Ethernet (conector RJ-45).

Porta USB B

Utilize esta porta para ligar directamente um computador à impressora através de um cabo USB.

Porta USB A

Normalmente esta porta não é utilizada.
