Exterior: Vista frontal

Esta secção apresenta os nomes e as funções das peças da parte frontal e direita da impressora.

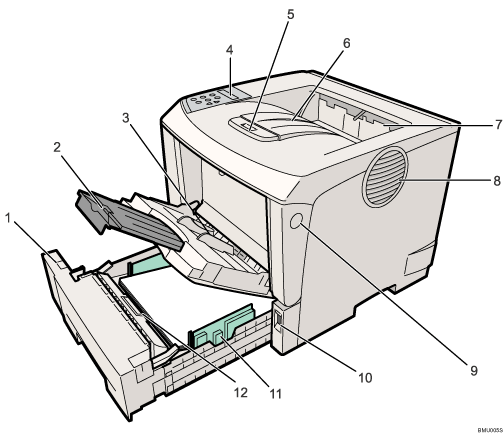

Imagem com numeração da imagem da impressora

Selector do Formato de Papel
Ajuste este selector de acordo com o formato e o sentido de alimentação do papel colocado na bandeja de papel.
Extensor da Bandeja de Alimentação Manual
Abra este extensor para colocar papel cujo comprimento seja superior ao do formato B5 na Bandeja de Alimentação Manual.
Bandeja de Alimentação Manual
Utilize esta bandeja para colocar papel grosso, acetatos, etiquetas autocolantes, envelopes e folhas com um comprimento diferente do normal. Se imprimir em papel de formato personalizado, é necessário efectuar definições do driver de impressão.
Pode colocar um máximo de 100 folhas de papel normal (80 g/m², 20 lb.) na Bandeja de Alimentação Manual.
Consulte Papel Suportado em Cada Bandeja e Colocar papel.
Painel de controlo
Contém teclas para controlo da impressora e um visor que indica o estado operacional da impressora.
Extensor da Bandeja
Abra este extensor quando pretender colocar papel cujo comprimento seja superior ao do formato B5.
Bandeja de Saída (Bandeja Standard)
As impressões saem para esta bandeja com o lado impresso virado para baixo.
Tampa da Saída do Papel
Abra esta tampa para retirar papel encravado.
Ventilador
Evita o sobreaquecimento dos componentes internos da impressora.
Não bloqueie nem obstrua a área do ventilador. Se o fizer, a acumulação de calor no interior do equipamento pode provocar avarias.
Botão de Desbloqueio da Tampa Frontal
Prima este botão para abrir a tampa frontal.
Interruptor de corrente
Utilize este interruptor para ligar e desligar a impressora.
Bandeja de Papel (Bandeja 1)
Permite colocar um máximo de 500 folhas de papel normal (80 g/m², 20 lb.) nesta bandeja para imprimir.
A bandeja de papel é identificada no visor como "Bandeja 1".
Almofada de separação
Esta peça assegura a alimentação de apenas uma folha de papel de cada vez. Se forem alimentadas várias folhas ao mesmo tempo, limpe cuidadosamente a almofada de separação. Se aparecer a mensagem "Substituir kit manutenção", substitua a almofada de separação por uma nova.
