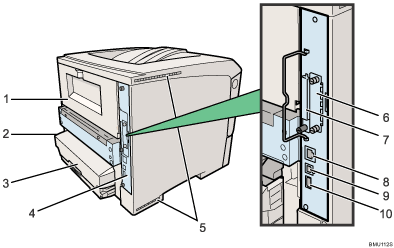

Exterior: vista posterior

Tapa trasera

Retire esta tapa para instalar la unidad dúplex opcional o sustituir la unidad de fusión.

Conector de alimentación

Conecte aquí el cable de alimentación de la impresora. Introduzca el otro extremo del cable en un enchufe de pared cercano. No utilice alargadores ni adaptadores para conectar esta máquina a un enchufe de pared.

Tapa de la bandeja de papel

Evita la acumulación de polvo en el papel de la bandeja.

Placa del controlador

Deslícelo hacia afuera para sacarlo e instalar el disco duro o el módulo SDRAM.

Ventiladores

Evita el calentamiento excesivo de los componentes internos de la impresora.

No bloquee ni obstruya las áreas del ventilador. Si lo hace podrían producirse averías provocadas por la acumulación de calor dentro de la máquina.

Ranura para placa de interface opcional

Instale aquí una placa de interface opcional. En esta ranura puede instalar una placa Gigabit Ethernet, una unidad de interface LAN inalámbrica o una placa de interface IEEE1284.

Ranuras para tarjetas SD

Retire la tapa e instale aquí las tarjetas SD. En la ranura superior, instale la unidad de seguridad de sobrescritura de datos o la unidad IPDS. En la ranura inferior, instale la tarjeta VM.

Puerto Ethernet

Utilice este puerto para conectar la impresora a una red a través de un cable (conector RJ-45).

Puerto USB B

Utilice este puerto para conectar un ordenador directamente a la impresora a través de un cable USB.

Puerto USB A

Este puerto generalmente no está en uso.
