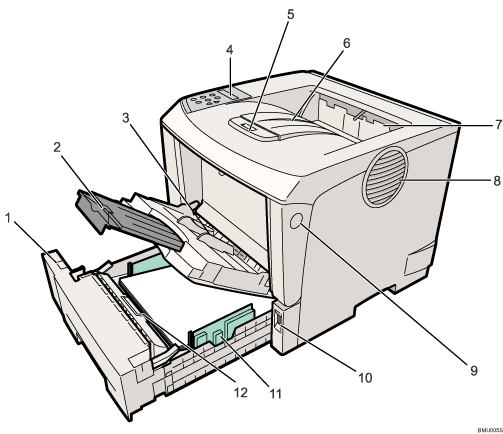

Exterior: vista frontal

Selector de tamaño de papel

Ajuste la ruedecita para que coincida con el tamaño y dirección de alimentación del papel cargado en la bandeja de papel.

Extensión de la bandeja bypass

Sáquela cuando cargue una hoja mayor que B5 en la bandeja bypass.

Bandeja bypass

Utilice esta bandeja para introducir papel grueso, transparencias OHP, etiquetas adhesivas, sobres y hojas que no tengan una longitud estándar. Cuando imprima en papel de tamaño personalizado, deberá introducir los ajustes del driver de impresora.

Es posible cargar hasta 100 hojas de papel normal (80 g/m², 20 libras) en la bandeja bypass.

Consulte Papel admitido en cada bandeja y Carga de papel.

Panel de mandos

Contiene las teclas para el control de la impresora y una pantalla que muestra el estado de la impresora.

Extensión de la bandeja

Sáquela si el papel que está cargando tiene una longitud mayor que B5.

Bandeja de salida (bandeja estándar)

Las impresiones salen por aquí con la cara impresa hacia abajo.

Cubierta de salida del papel

Abra esta tapa para retirar el papel atascado.

Ventilador

Evita el calentamiento excesivo de los componentes internos de la impresora.

No bloquee ni obstruya el área del ventilador. Si lo hace podrían producirse averías provocadas por la acumulación de calor dentro de la máquina.

Botón de apertura de la tapa delantera

Utilice este botón para abrir la tapa delantera.

Interruptor de alimentación

Utilice este interruptor para encender y apagar la impresora.

Bandeja de papel (Bandeja 1)

Carga hasta 500 hojas de papel normal de impresión (80 g/m², 20 lb.).

La bandeja de papel se muestra como "Bandeja 1" en pantalla.

Almohadilla de fricción

Esto garantiza que sólo se introduzcan las hojas de papel de una en una. Si se introducen varias hojas, limpie cuidadosamente la almohadilla de fricción. Si aparece el mensaje "Sustituir kit mantenimiento", sustituya la almohadilla de fricción por otra nueva.
