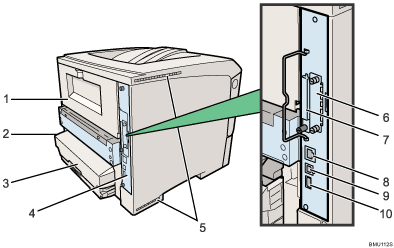

Außenseite: Rückansicht

Hintere Abdeckung

Entfernen Sie diese Abdeckung, um die optionale Duplexeinheit zu installieren oder die Fixiereinheit zu ersetzen.

Netzkabelanschluss

Schließen Sie das Netzkabel hier an den Drucker an. Stecken Sie das andere Ende des Kabel in eine Steckdose. Keine Verlängerungskabel oder Adapterstecker verwenden, um das Gerät an eine Steckdose anszuschließen.

Abdeckung des Papiermagazins

Hält das Papier staubfrei.

Controller-Karte

Schieben Sie sie heraus, um die Festplatte oder ein SDRAM-Modul zu installieren.

Lüfter

Schützen Sie die internen Komponenten des Druckers vor Überhitzung.

Platzieren Sie keine Objekte vor oder in die Nähe dieser Öffnungen. Bei Nichtbeachtung kann es zu Betriebsstörungen aufgrund aufgestauter Hitze im Gerät kommen.

Steckplatz für optionale Schnittstellenkarte

Setzen Sie eine optionale Schnittstellenkarte ein. In den Steckplatz kann eine Gigabit-Ethernetkarte, eine WLAN-Karte oder eine IEEE1284-Schnittstellenkarte eingesetzt werden.

SD-Kartensteckplätze

Entfernen Sie die Abdeckung und installieren Sie die SD-Karten. Installieren Sie die Data-Overwrite-Security-Einheit oder IPDS-Einheit am oberen Steckplatz. Installieren Sie die VM-Karte im unteren Steckplatz.

Ethernet-Anschluss

Über diesen Anschluss kann der Drucker mit einem Ethernetkabel an ein Netzwerk angeschlossen werden (RJ-45-Stecker).

USB-Anschluss B

Über diesen Anschluss kann der Rechner mit einem USB-Kabel direkt an den Drucker angeschlossen werden.

USB-Anschluss A

Dieser Port wird in der Regel nicht verwendet.
