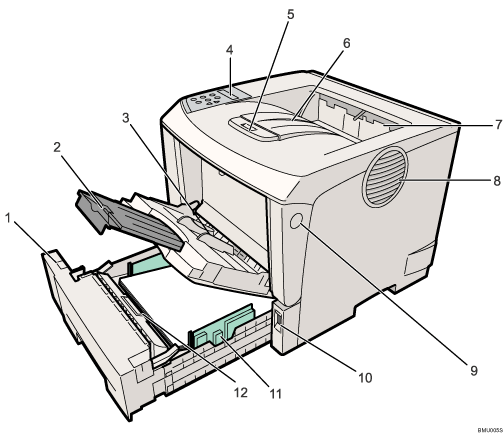

Außenseite: Vorderansicht

Wählrad für Papierformatauswahl

Passen Sie mithilfe des Wählrads das Format und die Einzugsrichtung für das in das Papiermagazin eingelegte Papier an.

Bypass-Verlängerung

Ziehen Sie diese Verlängerung heraus, um Papier in den Bypass einzulegen, wenn das Format größer als B5 ist.

Bypass

verwenden Sie dieses Magazin zum Einzug von Dickem Papier, OHP-Folien, Klebeetiketten, Briefumschlägen und Blättern ohne Standardlänge. Wenn auf benutzerdefiniertem Papierformat gedruckt wird, sind Druckertreibereinstellungen notwendig.

In den Bypass können maximal 100 Blatt Normalpapier (80 g/m², 20 lb.) eingelegt werden.

Siehe Unterstütztes Papier für jedes Magazin and Papier einlegen.

Bedienfeld

Enthält Tasten für die Bedienung des Druckers und ein Display, auf dem der Betriebsstatus des Druckers angezeigt wird.

Magazinerweiterung

Ziehen Sie dies heraus, wenn das eingelegte Papier länger als B5 ist.

Ausgabefach (Standardfach)

Die Ausdrucke werden auf der Unterseite bedruckt ausgegeben.

Abdeckung der Papierausgabe

Öffnen Sie diese Abdeckung, um falsch eingezogenes Papier zu entfernen.

Lüfter

Schützt die internen Komponenten des Druckers vor Überhitzung.

Die Ventilatorfläche nicht blockieren oder verstopfen. Bei Nichtbeachtung kann es zu Betriebsstörungen aufgrund aufgestauter Hitze im Gerät kommen.

Entriegelungstaste der vorderen Abdeckung

Öffnen Sie mit dieser Taste die vordere Abdeckung.

Hauptschalter

Mit diesem Schalter schalten Sie den Drucker ein und aus.

Papiermagazin (Magazin 1)

In dieses Magazin können bis zu 500 Blatt Normalpapier (80 g/m², 20 lb.) zum Drucken eingelegt werden.

Das Papiermagazin wird auf dem Display mit der Meldung "Magazin 1" angezeigt.

Trennkissen

Damit wird sichergestellt, dass immer nur ein Blatt Papier gleichzeitig eingezogen wird. Werden mehrere Blätter eingezogen, das Trennkissen sorgfältig säubern. Wenn die Meldung "Wartungs-Kit ersetzen" angezeigt wird, das Trennkissen austauschen.
