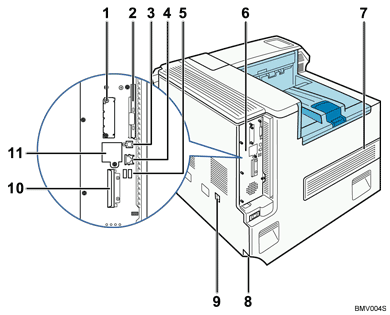

Exterior: Vista lateral

Entrada da placa de interface opcional

Pode inserir placas de interface opcionais.

Introduza uma unidade de interface wireless IEEE 802.11 opcional, unidade de interface Bluetooth ou uma placa de interface IEEE 1284.

Slots para Placa de Expansão

Retire a tampa para instalar cartões SD.

Slot de cima: Data Overwrite Security Unit, cartão de impressão directa de câmara, cartão Netware

Slot inferior: HDD encryption unit, cartão VM

Porta USB B

Utilize um cabo USB para ligar a impressora a um computador.

Porta Ethernet

Utilize um cabo de interface de rede para ligar a impressora à rede.

Porta USB A

Ligue dispositivos externos à impressora, como câmaras digitais.

Placa controladora

Faça deslizar para fora para instalar opções, como o módulo SDRAM, o disco rígido ou a placa Gigabit Ethernet.

Ventilador

Liberta o calor dos componentes internos para impedir o sobreaquecimento. Não coloque objectos encostados ou junto a estes orifícios. Este procedimento provoca avarias na impressora.

Susbtitua o filtro à prova de pó quando a mensagem “Subst TransfInterm em breve” aparecer no visor. Substitua-o juntamente com a unidade de transferência.

Conector de alimentação

Ligue o cabo de alimentação à impressora. Insira a outra extremidade numa tomada eléctrica.

Interruptor do Aquecedor Anti-humidade

Se o papel existente na bandeja estiver humedecido devido a condições de elevada humidade, a qualidade de impressão pode diminuir. O aquecedor anti-humidade impede a humidade. Se a humidade for elevada, ligue o interruptor.

Pega

Segure nesta pega quando puxar a placa controladora para fora.

Slot da Placa Gigabit Ethernet Opcional

Ao retirar esta tampa e instalar a placa Gigabit Ethernet opcional, pode ligar um cabo Ethernet à impressora.
