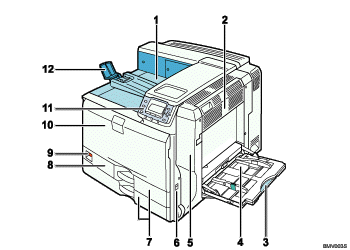

Exterior: Vista frontal

Bandeja de saída normal

As páginas impressas saem aqui.

Tampa superior direita

Abra esta tampa para retirar papel encravado.

Bandeja de Alimentação Manual

Suporta até 100 folhas de papel normal.

Extensor da Bandeja de Alimentação Manual

Quando colocar papel com um formato superior ao formato A4, puxe o extensor da bandeja de alimentação manual. Para obter mais informações acerca dos formatos e tipos de papel que podem ser utilizados, consulte "Papel Suportado para Cada Bandeja".

Tampa direita

Abra esta tampa para substituir a unidade de fusão e o rolo de transferência ou retirar papel encravado.

Pega

Puxe esta pega quando levantar a impressora.

Bandeja 1, Bandeja 2

Pode colocar até 550 folhas de papel em cada bandeja quando utilizar papel normal.

Neste manual, a bandeja 1, a bandeja 2, a bandeja da unidade de alimentação de papel de 500 folhas e as bandejas da unidade de alimentação de papel de 1000 folhas (bandejas 3 a 5) são designadas por bandejas de 500 folhas.

Tampa Frontal Esquerda

Abra esta tampa quando substituir a embalagem de toner usado. A embalagem de toner usado recolhe o toner excedentário durante a impressão.

Se a mensagem “Emb. toner usado cheia” aparecer no visor, substitua a embalagem de toner usado.

Interruptor de corrente

Utilize este interruptor para ligar e desligar o equipamento.

Efectue o procedimento de encerrar antes de desligar a corrente. Para obter mais informações sobre como desligar a impressora, consulte "Ligar e Desligar o Equipamento".

Tampa da Frente

Abra quando substituir o toner, a unidade de tambor de preto/unidades de tambor de cor ou a unidade de transferência.

Painel de controlo

Contém as teclas de controlo da impressora e um visor que indica o estado da impressora.

Suporte de papel

Abra o suporte de papel quando imprimir em papel com formato superior a A3.
