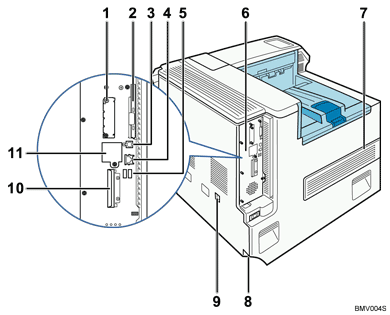

Außenseite: Seitenansicht

Steckplatz für optionale Schnittstellenkarte

Es können optionale Schnittstellenkarten eingesetzt werden.

Setzen Sie hier eine optionale drahtlose IEEE 802.11-Schnittstelleneinheit, eine Bluetooth-Schnittstelle oder eine IEEE 1284-Schnittstellenkarte ein.

Steckplätze für Erweiterungskarten

Entfernen Sie die Abdeckung zum Installieren von SD-Karten.

Oberer Steckplatz: Data-Overwrite-Security-Einheit, Kameradirektdruckkarte, NetWare-Karte

Unterer Steckplatz: HDD-Verschlüsselungseinheit, VM-Karte

USB-Anschluss B

Für die Verbindung von Drucker und Host-Computer ein USB-Kabel verwenden.

Ethernet-Anschluss

Verwenden Sie ein Netzwerkschnittstellenkabel, um den Drucker an das Netzwerk anzuschließen.

USB-Anschluss A

Hier können Sie externe Geräte, wie eine Digitalkamera, an den Drucker anschließen.

Controller-Karte

Schieben Sie diese heraus, um Optionen wie ein SDRAM-Modul, eine Festplatte oder die Gigabit Ethernetkarte zu installieren.

Lüfter

Gibt Wärme von internen Bauteilen ab, um ein Überhitzen zu vermeiden. Platzieren Sie keine Objekte vor oder in die Nähe dieser Öffnungen. Anderenfalls können Störungen des Druckers die Folge sein.

Tauschen Sie den staubdichten Filter, wenn die Meldung "Zw.transf.einh bald erset." auf dem Display angezeigt wird. Ersetzen Sie ihn zusammen mit der Transfereinheit.

Netzkabelanschluss

Verbinden Sie hier das Netzkabel mit dem Drucker. Stecken Sie das andere Ende in eine Steckdose.

Schalter für Trocknungslüfter

Wenn das Papier aufgrund hoher Luftfeuchtigkeit im Papiermagazin feucht ist, kann es zu einer Minderung der Druckqualität kommen. Der Trocknungslüfter verhindert Feuchtigkeit. Schalten Sie den Schalter bei hoher Luftfeuchtigkeit ein.

Griff

Benutzen Sie diesen Griff, wenn Sie die Controllerkarte herausziehen.

Steckplatz für eine optionale Gigabit Ethernetkarte

Entfernen Sie diese Abdeckung und installieren Sie die optionale Gigabit Ethernetkarte, um ein Ethernetkabel an den Drucker anschließen zu können.
