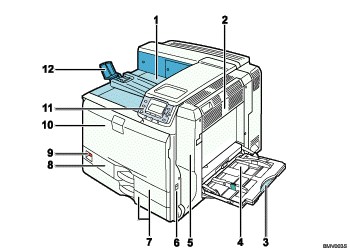

Außen: Vorderansicht

Standardausgabefach

Die erstellten Drucke werden hier ausgegeben.

Obere rechte Abdeckung

Öffnen Sie diese Abdeckung, um falsch eingezogenes Papier zu entfernen.

Bypass

Bis zu 100 Blatt Normalpapier können hier eingelegt werden.

Bypass-Verlängerung

Wenn Sie Papier mit einem größeren Format als A4 einlegen, ziehen Sie die Bypass-Erweiterung heraus. Schlagen Sie für Details zu den verwendbaren Papiergrößen und -typen im Handbuch nach.

Rechte Abdeckung

Öffnen, um gestautes Papier zu entfernen oder die Fixiereinheit und die Transferrolle zu ersetzen.

Griff

Ziehen Sie diesen Griff heraus, wennn Sie den Drucker heben.

Magazin 1, Magazin 2

Bis zu 550 Blatt Normalpapier können hier eingelegt werden.

In diesem Handbuch werden das Magazin 1 und 2, das 500-Blatt-Magazin der Papiereinzugseinheit und das 1000-Blatt-Fach der Papiereinzugseinheit (Fächer 3 bis 5) zusammengefasst als 500-Blatt-Magazine bezeichnet.

Linke vordere Abdeckung

Öffnen Sie diese Abdeckung zum Austausch des Resttonerbehälters. Der Resttonerbehälter sammelt Toner, der während des Druckvorgangs übrig bleibt.

Wenn die Meldung "Resttonerbeh. voll" auf dem Display angezeigt wird, tauschen Sie den Resttonerbehälter aus.

Hauptschalter

Dient zum Ein- und Ausschalten der Stromversorgung.

Fahren Sie den Drucker herunter, bevor Sie ihn ausschalten. Details zum Abschalten finden Sie unter "Ein- und Ausschalten".

Vordere Abdeckung

Öffnen Sie diese zum Austausch des Toners, der schwarzen und farbigen Trommeleinheiten sowie der Transfereinheit.

Bedienfeld

Enthält Tasten für die Bedienung des Druckers und ein Display, in dem der Druckerstatus angezeigt wird.

Ausgabehalterung

Ziehen Sie die Papierstütze heraus, wenn Sie auf Papier mit einem Format größer als A3 drucken.
