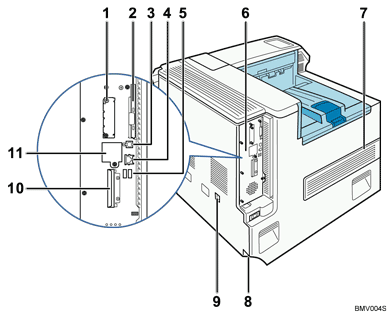

Exterieur : Vue latérale

Emplacement de la carte d'interface en option

Vous pouvez insérer des cartes d'interface en option.

Insérez une carte d'interface sans fil IEEE 802.11 ou une carte d'interface Bluetooth ou une carte d'interface IEEE 1284 en option.

Emplacements pour cartes d'extension

Retirez le capot pour installer les cartes SD.

Emplacement supérieur : Unité Data Overwrite Security, carte d'impression directe à partir d'appareils photo, carte NetWare

Logement inférieur : unité de cryptage du disque dur, carte VM

Port USB B

Utilisez un câble USB pour relier l'imprimante à l'ordinateur hôte.

Port Ethernet

Utilisez un câble d'interface réseau pour relier l'imprimante au réseau.

Port USB A

Connectez les périphériques externes à l'imprimante, tels qu'un appareil photo numérique.

Carte contrôleur

Extrayez cet élément en le faisant glisser pour installer les options, telles que le module SDRAM, le disque dur ou la carte Gigabit Ethernet.

Ventilateur

Libérez la chaleur émise par les composants internes pour éviter toute surchauffe. Ne placez aucun objet contre ou à côté de ces trous, car cela pourrait provoquer un dysfonctionnement de l'imprimante.

Lorsque le message "Bientôt rempl.uté trns.int." s'affiche, remplacez le filtre antipoussière. Remplacez-le en même temps que l'unité de transfert.

Connecteur d'alimentation

Connectez le câble d'alimentation sur l'imprimante. Insérez l'autre extrémité à la prise de courant.

Interrupteur de séchoir

Si le papier situé dans le magasin papier est humide en raison d'une hygrométrie élevée, la qualité d'impression peut être affectée. Le séchoir empêche la formation de condensation. Si le taux d'humidité est élevé, allumez l'interrupteur.

Poignée

Tenez cette poignée lorsque vous retirez la carte contrôleur.

Emplacement de la carte Ethernet gigabit en option.

Retirez ce capot et installez la carte Gigabit Ethernet en option pour connecter un câble Ethernet à l'imprimante.
