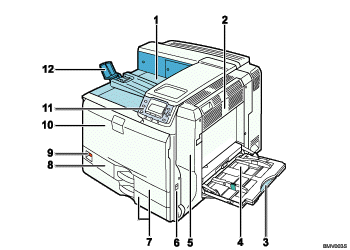

Exterieur : Vue avant

Réceptacle de sortie standard

Les documents imprimés sont empilés à cet endroit.

Capot supérieur droit

Ouvrez ce capot pour retirer du papier coincé.

Bypass

Il est possible de charger jusqu'à 100 feuilles de papier ordinaire.

Extension du bypass

Lorsque vous chargez du papier de format supérieur à A4, retirez l'extension du Bypass. Pour plus de détails sur les formats et types de papiers pouvant être utilisés, reportez-vous à "Papier pris en charge pour chaque magasin".

Capot droit

Ouvrez ce capot pour pour remplacer l'unité de fusion et le rouleau de transfert ou pour retirer le papier bloqué.

Poignée

Tirez la poignée en soulevant l'imprimante.

Magasin 1, Magasin 2

Il est possible de charger jusqu'à 500 feuilles de papier normal dans chaque magasin.

Dans ce manuel, le magasin 1, le magasin 2, le magasin d'alimentation papier 500 feuilles en option et les magasins de l'unité d'alimentation papier 1 000 feuilles (magasins 3 à 5) sont collectivement dénommés magasins papier 500 feuilles.

Capot avant gauche

Ouvrez ce capot lors du remplacement de la cartouche de toner usagé. La cartouche de toner usagé recueille les résidus de toner produits lors de l'impression.

Si le message "Cart.toner usag pleine" s'affiche, remplacez la cartouche de toner usagé.

Interrupteur d'alimentation

Utilisez cet interrupteur pour allumer et éteindre l'appareil.

Exécutez la procédure d'arrêt avant de mettre l'appareil hors tension. Pour plus d'informations sur l'arrêt de l'imprimante, voir "Mise sous tension et hors tension".

Capot avant

Ouvrez cet élément pour remplacer le toner, le tambour noir/les tambours couleur ou l'unité de transfert.

Panneau de commande

Comprend les touches permettant d'utiliser l'imprimante et un écran qui en affiche l'état.

Support papier

Sortez le support papier lorsque vous imprimez sur un format de papier supérieur à A3.
