Instalación de la tarjeta de interface LAN inalámbrica

Antes de comenzar a trabajar, toque algo de metal para descargar la electricidad estática. La electricidad estática puede dañar la tarjeta.
Evite que la placa o tarjeta sufra golpes.
Al instalar el módulo SDRAM, el disco duro y la placa de interface LAN inalámbrica, instálelos en el orden siguiente: módulo SDRAM, disco duro, tarjeta de interface LAN inalámbrica.

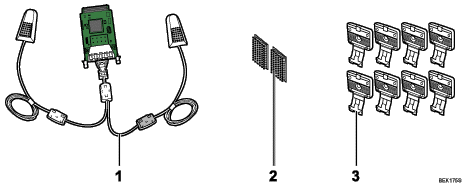

Compruebe el contenido de la caja.
1. Tarjeta de interface LAN inalámbrica
2. Dos cierres de enganche y bucle
3. Ocho enganches
Apague la impresora y desenchufe el cable de alimentación.
Desenrosque ambos tornillos y retire la tapa de la ranura.
La tapa que ha retirado no necesita volver a utilizarse.
Introduzca totalmente la tarjeta de interface.
Confirme que la tarjeta de interface está correctamente conectada a la tarjeta del controlador.
Apriete los dos tornillos para fijar la tarjeta de interface.
Retire el papel de protección de los cierres de enganche y bucle y luego colóquelos lo más lejos posible el uno del otro en el lado de arriba de la parte posterior de la impresora.
Asegúrese de que los cierres de enganche y bucle no estén colocados sobre ningún agujero de tornillo o sobre juntas del cuerpo de la impresora.
Retire el papel de protección de las antenas y luego conecte las antenas, en sentido vertical, con los cierres de enganche y bucle. Conecte la antena que proviene de un núcleo negro de ferrita que se encuentra en el lado derecho de la parte posterior de la impresora.
: monte las antenas de forma que sobresalgan por encima de la impresora.
Retire el papel de protección de los cuatro enganches y, a continuación, pegue los enganches al mismo nivel por encima de los ventiladores de la parte trasera de la impresora.
Los enganches sobrantes son accesorios de recambio.
Fije los cables utilizando los cuatro enganches. Haga un bucle con el cable de la antena en la parte derecha, como se muestra.
: el bucle debe tener un diámetro de al menos 1 cm (0,4 pulgadas).

Imprima la página de configuración para confirmar que la tarjeta se ha instalado correctamente. Si es así, aparecerá "LAN inalámbrica" en lugar de "Conexión de dispositivo" en la página de configuración.
Si la placa no se instaló correctamente, repita el procedimiento desde el principio. Si no puede instalarse correctamente ni siquiera después de volver a intentar el proceso de instalación, póngase en contacto con su distribuidor o representante de servicio técnico.
Para obtener más información acerca de la impresión de la página de configuración, consulte la Manual de software.
Si necesita abrir el enganche, sujete la pestaña de éste, elévela ligeramente y luego tire de él para abrirlo.
Antes de utilizar la tarjeta, debe configurar los ajustes desde el panel de mandos. Para obtener información detallada, consulte "Configuración de LAN inalámbrica".
