Instalación de la tarjeta Gigabit Ethernet

Antes de comenzar a trabajar, toque algo de metal para descargar la electricidad estática. La electricidad estática puede dañar la tarjeta.
Evite que la placa o tarjeta sufra golpes.
El puerto Ethernet de la impresora no está disponible cuando la tarjeta Gigabit Ethernet está conectada a la impresora. Utilice el puerto Ethernet de la tarjeta Gigabit Ethernet.
Al instalar la tarjeta Gigabit Ethernet y la tarjeta de interface LAN inalámbrica de forma conjunta, instale en primer lugar la tarjeta Gigabit Ethernet y, a continuación, instale la tarjeta de interface LAN inalámbrica. Si la tarjeta de interface LAN inalámbrica ya está instalada, retírela antes de instalar la tarjeta Gigabit Ethernet.

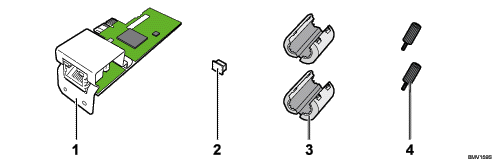

Compruebe el contenido de la caja.
1. Tarjeta Ethernet Gigabit
2. Una cubierta protectora
3. Dos núcleos de ferrita
  Utilice los núcleos de ferrita incluidos cuando conecte un cable Ethernet a la tarjeta.
4. Dos tornillos de moneda
Apague la impresora y desenchufe el cable de alimentación.
Desconecte el cable del puerto Ethernet y, a continuación, cúbralo con la cubierta de protección.
Afloje el tornillo y retire la tapa de la ranura.
La tapa que ha retirado no necesita volver a utilizarse.
Retire los cinco tornillos que fijan la tarjeta del controlador.
Los tornillos extraídos se utilizarán más tarde para fijar la tarjeta del controlador.
Con el asa sujeta, tire hacia fuera de la tarjeta del controlador con cuidado.
Deslice la placa del controlador completamente hacia fuera y colóquela sobre una superficie plana, por ejemplo una mesa.
Utilice ambas manos para sacar la placa del controlador deslizándola.
Instale la tarjeta Gigabit Ethernet en la posición indicada.
Instale el disco duro cuidadosamente si el módulo SDRAM ya está instalado. Si el disco duro entra en contacto con el módulo SDRAM, el módulo SDRAM puede dañarse.
Inserte con cuidado la tarjeta Gigabit Ethernet verticalmente, hasta el final.
Empuje la tarjeta Gigabit Ethernet hasta el fin de la parte trasera y confirme que está correctamente conectada a la placa del controlador.
Utilice dos tornillos de moneda para fijar la tarjeta Gigabit Ethernet al panel de la placa del controlador.
Introduzca la placa del controlador en la impresora y empújela suavemente hasta el tope.
Empújela firmemente con el asa hacia la impresora. La impresora puede fallar si la tarjeta del controlador no se ha insertado correctamente.
Ajuste la tarjeta del controlador a la impresora con los cinco tornillos.

Imprima la página de configuración para confirmar que la tarjeta está correctamente instalada. Si es así, "Gigabit Ethernet" aparecerá en "Conexión de dispositivo" de la página de configuración.
Si la placa no se instaló correctamente, repita el procedimiento desde el principio. Si no puede instalarse correctamente ni siquiera después de volver a intentar el proceso de instalación, póngase en contacto con su distribuidor o representante de servicio técnico.
Para obtener más información acerca de la impresión de la página de configuración, consulte la Manual de software.
Antes de utilizar la tarjeta, debe configurar los ajustes desde el panel de mandos. Para obtener información detallada, consulte "Configuración de Ethernet".
