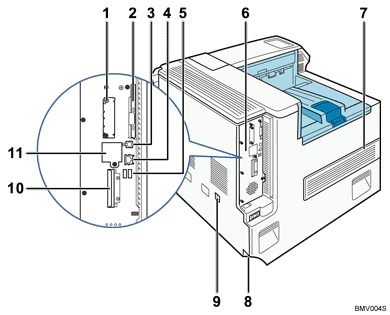

Vista lateral exterior

Ranura para placa de interface opcional

Es posible insertar tarjetas de interface opcional.

Introduzca una unidad de interface inalámbrica opcional IEEE 802.11, una unidad de interface Bluetooth o una tarjeta de interface IEEE 1284.

Ranuras de tarjeta de ampliación

Retire la tapa para instalar las tarjetas SD.

Ranura superior: Unidad de seguridad de sobrescritura de datos, tarjeta de impresión directa desde cámara, tarjeta NetWare

Ranura inferior: unidad cifrado disco duro, tarjeta VM

Puerto USB B

Use un cable USB para conectar la impresora al ordenador host.

Puerto Ethernet

Utilice un cable de interface de red para conectar la impresora a la red.

Puerto USB A

Conecte dispositivos externos a la impresora, como por ejemplo una cámara digital.

Placa del controlador

Deslícela hacia fuera para instalar opciones tales como un módulo SDRAM, un disco duro o una tarjeta Gigabit Ethernet.

Ventilador

Evita el sobrecalentamiento de los componentes internos. No coloque ningún objeto cerca de estos orificios ni los cubra, de lo contrario provocará fallos de funcionamiento de la impresora.

Cambie el filtro antipolvo cuando aparezca en pantalla el mensaje "Sust.pronto u.transf.inter.". Cámbielo junto con la unidad de transferencia.

Conector de alimentación

Conecte un extremo del cable de alimentación a la impresora y el otro al enchufe de la pared.

Interruptor del calefactor de secado

Si la humedad ambiente es elevada y afecta al papel de la bandeja de papel, la calidad de la impresión puede disminuir. El calefactor de secado evita la humedad, con lo que deberá conectarlo si ésta es elevada.

Tirador

Sujete el tirador cuando tire de la placa del controlador.

Ranura para tarjeta Ethernet Gigabit opcional.

Al retirar esta tapa e instalar una tarjeta Ethernet Gigabit opcional, podrá conectar un cable Ethernet a la impresora.
