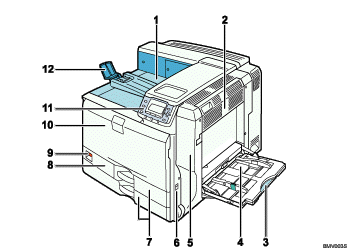

Vista exterior frontal

Bandeja de salida estándar

Las páginas impresas salen por esta bandeja.

Tapa superior derecha

Abra esta tapa para retirar el papel atascado.

Bandeja bypass

Pueden cargarse hasta 100 hojas de papel normal.

Extensión de la bandeja bypass

Cuando cargue papel de un tamaño superior a A4, tire de la extensión de la bandeja bypass. si desea información detallada sobre los tamaños y tipos de papel que pueden utilizarse, consulte "Papel compatible con cada bandeja".

Tapa derecha

Abra esta tapa para reemplazar la unidad de fusión y el rodillo de transferencia, así como para retirar atascos de papel.

Tirador

Tire de esta asa cuando levante la impresora.

Bandeja 1, Bandeja 2

Pueden cargarse hasta 550 hojas de papel normal en cada bandeja.

En este manual, la bandeja 1, la bandeja 2, la bandeja de alimentación de papel de 500 hojas opcional y las bandejas de alimentación de papel de 1000 hojas (bandejas 3 a 5) se denominan globalmente bandejas de 500 hojas.

Tapa frontal izquierda

Abra esta tapa para cambiar la botella de tóner residual. La botella de tóner residual recoge el tóner sobrante tras la impresión.

Si aparece en pantalla el mensaje "B. tóner residual llena", cambie la botella de tóner residual.

Interruptor de alimentación

Utilice este interruptor para encender y apagar la máquina.

Desconecte la máquina antes de apagarla. Para obtener más información sobre cómo desconectar la impresora, consulte "Conexión y desconexión".

Tapa frontal

Ábrala cuando vaya a cambiar el tóner, la unidad de tambor negro/unidades de tambor de color o la unidad de transferencia.

Panel de mandos

Contiene las teclas para el funcionamiento de la impresora y una pantalla que muestra su estado.

Soporte de papel

Saque el soporte de papel cuando imprima en papel con un tamaño superior a A3.
