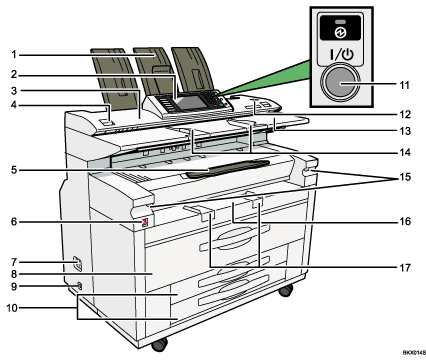

Guía de componentes
En esta sección se presentan los nombres y las funciones de los componentes.
|
No coloque ni apoye objetos sobre los orificios de ventilación ya que los estará obstruyendo. Si la máquina se sobrecalienta, se puede producir una avería.
Apilador de salida superior
Si se selecciona la salida superior, el papel impreso se apilará aquí.
Panel de mandos
Consulte "Panel de mandos".
Tapa del escáner
Protege el mecanismo de alimentación de originales y el cristal de escaneo.
Palanca de liberación de la tapa del escáner
Utilícela para abrir la tapa del escáner para extraer los originales atascados o para limpiar la máquina.
Bandeja auxiliar de salida frontal
Utilícela para recibir el papel de copia. Al copiar los originales enrollados, esto también puede servir como bandeja de los originales.
Interruptor de alimentación principal
Si la máquina no funciona después de encender el interruptor de funcionamiento, compruebe si el interruptor principal de alimentación está encendido. Si está apagado, enciéndalo.
Consulte "Conexión/desconexión de la alimentación".
Disyuntor diferencial
Para evitar electrocuciones, esta máquina dispone de un disyuntor diferencial que normalmente se encuentra en la posición de encendido.
Si la alimentación no está activada, compruebe si el disyuntor diferencial está en la posición de apagado. Si es así, no lo cambie a la posición de encendido.
Póngase en contacto con su representante de ventas o del servicio técnico inmediatamente.
Bandeja superior
Incluye la bandeja 1 (frontal) y la bandeja 2 (trasera).
Interruptor de calentador anticondensación
Si se forma condensación en el interior de la máquina como resultado del cambio de temperatura, la máquina podría dejar de imprimir correctamente. Para reducir este problema, utilice el calentador anticondensación.
Bandeja inferior (opcional) o bandejas de papel cortado (opcional)
La ilustración muestra las bandejas de papel cortado.
Interruptor de funcionamiento
Púlselo para encender la máquina (el indicador del interruptor de funcionamiento se ilumina). Para apagar la máquina, vuelva a pulsar este interruptor (el indicador del interruptor de funcionamiento se apaga).
Consulte "Conexión/desconexión de la alimentación".
[Tecla de interrupción del escáner]
Utilícela si los originales se alimentan de forma inclinada, o para cancelar el escaneado mientras el original se está alimentando. También puede utilizarla para liberar la función de retención del extremo del papel.
Mesa de originales
Coloque aquí los originales que se están escaneando cara arriba.
Guía de originales
Ajústela al ancho de sus originales.
Palanca de liberación de la unidad de creación de imágenes
Utilice esta palanca para abrir la unidad de creación de imágenes al retirar papel atascado dentro o limpiar la máquina.
No deje abierta la unidad de creación de imágenes durante más de 10 minutos o la calidad de la copia podría deteriorarse.
Mientras sujeta la unidad de creación de imágenes, empuje la palanca de liberación para abrirla.
Bandeja bypass
Utilícela para alimentar papel manualmente. Coloque el papel para impresión cara arriba.
Guía de papel bypass
Ajuste al ancho del papel para la copia bypass.

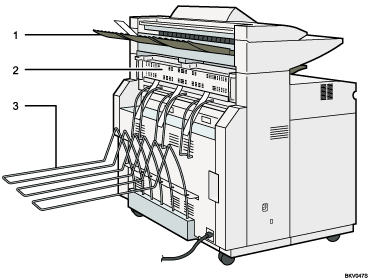

Salida originales trasera (recta)
Retiene los originales expulsados en la parte posterior de la máquina
La salida de originales trasera se utiliza cuando el apilador se añade a la parte posterior de la máquina. Para obtener más información, póngase en contacto con su representante de ventas o del servicio técnico.
Tapa de la unidad de fusión
Protege la unidad de fusión.
Salida trasera
Apila las copias que se encuentran en la salida trasera.
Interruptor del calentador antihumedad
Si la humedad es elevada, el papel de la bandeja de papel puede absorver humedad, lo cual puede afectar a la calidad de la copia. El calentador antihumedad evita esto.
Active este interruptor si la humedad es elevada.
Soporte de papel
Los dos soportes de papel fijan la bobina y se montan en el soporte de la bobina de la bandeja de la bobina de papel.
Botón de alimentación de papel
Utilícelo al cargar bobinas de papel o extraer papel atascado.
Botón de la cuchilla
Utilícelo para cortar manualmente papel si se producen atascos de papel en el área de corte de la máquina.
Devuelva siempre el botón de la cuchilla al extremo izquierdo o derecho.
Botón de alimentación automática
Utilícelo para evitar errores de alimentación en el área de alimentación del papel. Mantenga pulsado este botón para alimentar el papel de la bobina de forma continua.
Si tiene una longitud aproximada de 100 mm, se alimentan 3,9" de longitud del papel; suelte el botón para que el papel se corte automáticamente.
Soporte de la bobina
Ajústelo al tamaño de la bobina de papel que esté utilizando.
