Innstillingsprosedyre av en egendefinert format ved skanning av en del av en original
Denne delen forklarer hvordan du skal oppgi et egendefinert format for å skanne en del av en original.
For å skanne en del av en original, mål Originalformat (X1 og Y1), Startposisjon (X2 og Y2), og Skanneområde (X3 og Y3) på overflaten av originalen og oppgi deretter disse verdiene i samme rekkefølge på skjermbildet for innstilling av egendefinert format.
For å vise skjermbildet for egendefinert format, trykk på [Skanneinnstillinger] > [Skanneformat] > [Egendefinert format] på det første skanneskjermbildet.
Beregningsmetodene vil variere avhengig av hvor du legger originalen, og papirretningen du legger den i. For flere detaljer om hvordan du kan beregne originalstørrelsen (X1 og Y1), startposisjon (X2 og Y2) og skanneområde (X3 og Y3) korrekt, kan du se "Måle størrelser".
Oppgi formatene i henhold til "Skanneinnstillinger på innstillingsskjermbildet for egendefinert størrelse".
Hvordan måle formater
Retning og plassering av original |
Målemetode for skanning av "R"-delen |
|---|---|
I papirretningen |
|
I |
|
I |
|
på glassplaten, eller i arkmateren.
retningen i ADF.

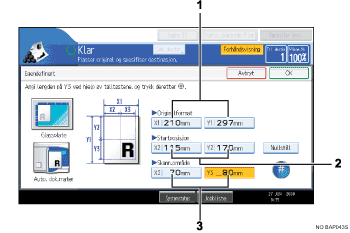

Skanneinnstillingene på innstillingsskjermbildet for egendefinert format
Originalformat (X1 og Y1)
Oppgi originalens fulle størrelse.
Oppgi de faktiske verdiene i [X1] og [Y1] ved å henvise til "Hvordan måle størrelser" og trykk deretter på tasten [
].Startposisjon (X2 og Y2)
Spesifiser startposisjonen for skanning.
Oppgi de faktiske verdiene i [X2] og [Y2] i henhold til "Hvordan måle størrelser" og trykk deretter på tasten [
].Skanneområde (X3 og Y3)
Oppgi størrelsene på området du vil skanne.
Oppgi de faktiske verdiene i [X3] og [Y3] i henhold til "Hvordan måle størrelser", og trykk deretter på tasten [
].
Når du skanner originaler ved hjelp av [Egendefinert], kan du ikke angi enkelte verdier i feltene[Originalformat] og [Startposisjon]. Hvis du vil konfigurere skanneområdet, må du angi [Skann.område] og [Startposisjon] først, og deretter [Originalformat].
