Procedimiento de ajuste del tamaño personalizado al escanear parte de un original

Esta sección explica cómo especificar un tamaño personalizado de escaneo de parte de un original.

Para escanear parte de un original, mida el Tamaño del original (X1 e Y1), la Posición inicio (X2 e Y2) y el Área de escaneo (X3 e Y3) en la superficie del original y, a continuación, introduzca los valores en el mismo orden en la pantalla de ajustes de tamaño pesonalizado.

Para mostrar la pantalla de ajustes de tamaño personalizado, en la pantalla inicial del escáner, pulse [Ajustes de escaneo] > [Tamaño escaneo] > [Tam. person.].

Los métodos de medición difieren en función de dónde se coloque el original y de su orientación. Si desea más información sobre cómo medir los valores de Tamaño original (X1 e Y1), Posición inicio (X2 e Y2) y Área de escaneo (X3 e Y3) correctamente, consulte "Cómo medir tamaños".

Introduzca los tamaños haciendo referencia a "Ajustes de escaneo en la pantalla de ajustes de tamaño personalizados".

Cómo medir tamaños

Orientación y colocación de originales	Método de medición para escanear la sección "R"
En la orientación en el cristal de exposición o en el ADF.
En la orientación en el ADF.
En la orientación en el cristal de exposición.

Ajustes de escaneo en la pantalla de ajustes de tamaño personalizado

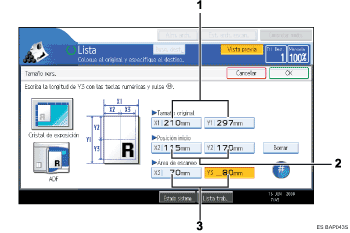

Ilustración de leyenda numerada de la pantalla del panel de operaciones

Tamaño original (X1 e Y1)
Especifique el tamaño completo del original.
Introduzca los valores reales [X1] e [Y1] haciendo referencia a "Cómo medir tamaños" y, a continuación, pulse la tecla [].
Posición inicio (X2 e Y2)
Especifique la posición de inicio de escaneo.
Introduzca los valores reales en [X2] e [Y2] haciendo referencia a "Cómo medir tamaños" y, a continuación, pulse la tecla [].
Área de escaneo (X3 e Y3)
Especifique tamaños del área que quiera escanear.
Introduzca los valores reales en [X3] e [Y3] haciendo referencia a "Cómo medir tamaños" y, a continuación, pulse la tecla [].

Al escanear originales usando [Tam. person.], no podrá introducir valores específicos en [Tamaño original] y [Posición inicio]. Para configurar el área de escaneo, especifique primero [Área de escaneo] y [Posición inicio] y, a continuación, [Tamaño original].
